DENAFRIPS ERATO – DAC R-2R Bilanciato con FPGA e DSD1024
Il DENAFRIPS ERATO è un convertitore digitale/analogico stereo che introduce la tecnologia R-2R discreta nella gamma DENAFRIPS. Progettato per impianti Hi-Fi e sistemi desktop di qualità, utilizza un'architettura completamente bilanciata con resistenze selezionate allo 0,005%, elaborazione FPGA e sistema di reclocking con buffer FIFO adattivo.
Supporta segnali PCM fino a 1536 kHz e DSD fino a DSD1024 tramite USB, offrendo uscite analogiche RCA e XLR per il collegamento ad amplificatori integrati e preamplificatori.
Conversione R-2R discreta e bilanciata
Il DENAFRIPS ERATO adotta una rete di conversione R-2R a 24 bit, realizzata con resistenze di precisione selezionate e abbinate manualmente, affiancata da una sezione dedicata alla conversione DSD a 6 bit.
Questa architettura si distingue dai DAC Delta-Sigma tradizionali per il differente metodo di conversione digitale/analogica ed è progettata per offrire elevata precisione e naturalezza nella riproduzione musicale.
FPGA, buffer FIFO e clock femtosecondi
L'elaborazione digitale è affidata a una piattaforma FPGA ad alte prestazioni, affiancata da una struttura Dual CPLD e da un buffer FIFO adattivo con reclocking.
Il sistema impiega due oscillatori a cristallo femtosecondi da 45,1548 e 49,152 MHz, dedicati alla gestione temporale dei segnali digitali.
Queste soluzioni sono progettate per contenere il jitter e assicurare condizioni di conversione stabili.
Modalità NOS e OS
Il DAC permette di selezionare due modalità di elaborazione:
NOS (Non-Oversampling), senza sovracampionamento digitale.
OS (Oversampling), con possibilità di selezionare i filtri Slow e Sharp.
La doppia modalità consente di adattare l'elaborazione digitale alle preferenze d'ascolto e alle caratteristiche del sistema.
Ingressi digitali e risoluzioni
Il DENAFRIPS ERATO dispone di cinque ingressi digitali:
1 USB-B.
2 coassiali SPDIF.
2 ottici TOSLink.
L'ingresso USB supporta PCM fino a 1536 kHz e DSD1024. Gli ingressi ottici e coassiali supportano PCM fino a 24 bit/192 kHz e DSD64.
L'interfaccia USB proprietaria è basata su microcontrollore STM32F446. Su Windows utilizza un driver Thesycon dedicato, mentre su macOS e Linux è dichiarata compatibile senza driver aggiuntivi.

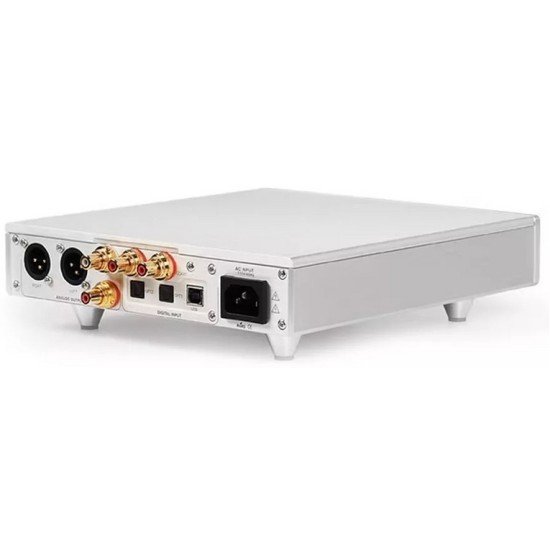

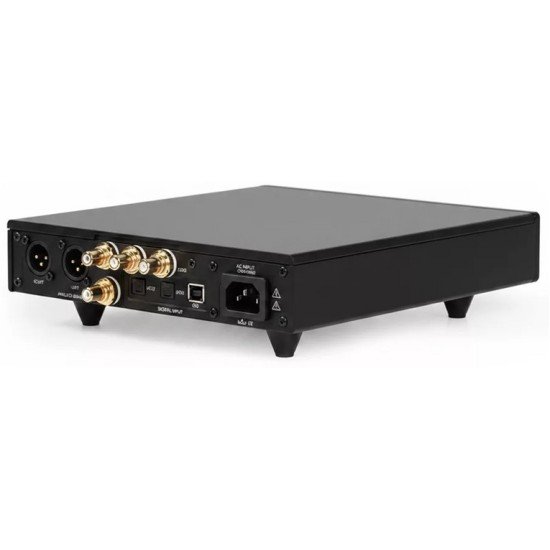

Uscite RCA e XLR
Le uscite analogiche comprendono:
RCA stereo single-ended, con livello di 2,0 Vrms.
XLR stereo bilanciato, con livello di 4,0 Vrms.
Questa dotazione permette di integrare ERATO sia in impianti Hi-Fi tradizionali sia in sistemi dotati di preamplificatori e amplificatori con ingressi bilanciati.
Alimentazione lineare e costruzione
Il DENAFRIPS ERATO utilizza un alimentatore lineare con trasformatore O-Core schermato da 60 VA, progettato per ridurre le interferenze e fornire energia stabile ai circuiti di conversione.

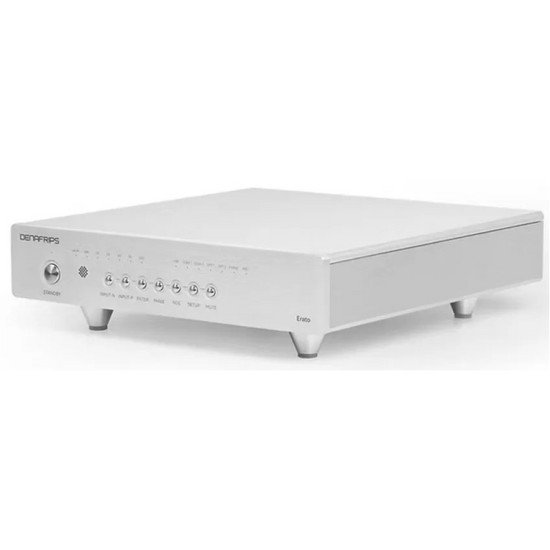

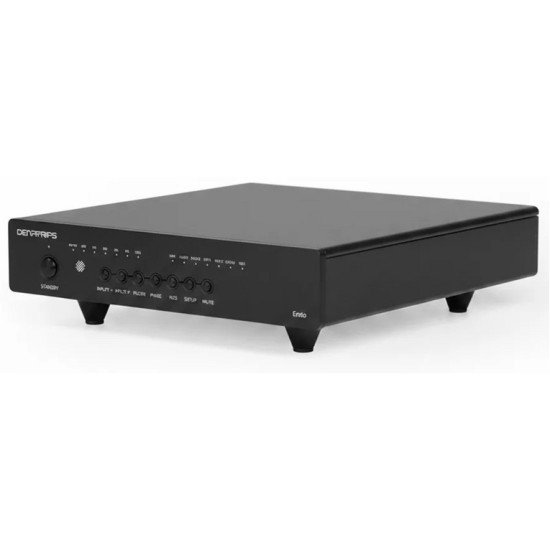

Il telaio in alluminio lavorato CNC è disponibile nelle finiture Black e Silver.
Le dimensioni compatte e il peso di 3,2 kg consentono un agevole inserimento in un sistema Hi-Fi domestico o desktop.
CARATTERISTICHE TECNICHE
Tipologia: convertitore digitale/analogico stereo (DAC).
Architettura: R-2R discreta, True Balanced.
Conversione PCM: rete R-2R a 24 bit.
Conversione DSD: architettura dedicata a 6 bit con filtri FIR a 32 livelli.
Resistenze: selezionate manualmente, tolleranza 0,005%.
Elaborazione digitale: FPGA con Dual CPLD.
Gestione temporale: buffer FIFO adattivo e reclocking.
Clock: oscillatori FEMTO da 45,1548 e 49,152 MHz.
Modalità: NOS e OS.
Filtri digitali: Slow e Sharp.
Ingressi digitali
1 × USB 2.0 Type B.
2 × coassiale SPDIF.
2 × ottico TOSLink.
Formati e risoluzioni
PCM via USB: fino a 1536 kHz.
DSD via USB: fino a DSD1024.
PCM via coassiale e ottico: fino a 24 bit/192 kHz.
DSD via coassiale e ottico: fino a DSD64.
Interfaccia USB: STM32F446.
Driver Windows: Thesycon.
macOS e Linux: funzionamento driverless.
Uscite analogiche
RCA stereo single-ended: 2,0 Vrms.
Impedenza uscita RCA: 625 Ω.
XLR stereo bilanciata: 4,0 Vrms.
Impedenza uscita XLR: 1.250 Ω.
Prestazioni audio
Risposta in frequenza: 20 Hz – 70 kHz (+1/-3 dB).
Distorsione THD+N: ≤ 0,003% (ponderata A).
Rapporto segnale/rumore: ≥ 119 dB (ponderato A).
Gamma dinamica: ≥ 119 dB.
Separazione stereo: ≤ -87 dB.
Alimentazione e dimensioni
Alimentazione: 115 V/60 Hz oppure 230 V/50 Hz.
Trasformatore: O-Core schermato da 60 VA.
Consumo energetico: ≤ 20 W.
Telaio: alluminio lavorato CNC.
Dimensioni (A × L × P): 65 × 220 × 255 mm.
Peso netto: 3,2 kg.
Finiture: Black e Silver.
Telecomando DN-Y3: opzionale, acquistabile separatamente.
Utilizzo e abbinamenti consigliati
Il DENAFRIPS ERATO è indicato per impianti stereo con sorgenti digitali quali computer audio, streamer e meccaniche CD.
Le uscite RCA e XLR permettono il collegamento a preamplificatori e amplificatori integrati compatibili, mentre la possibilità di selezionare NOS e OS offre maggiore flessibilità nell'ascolto.
La conversione R-2R discreta, l'elaborazione FPGA e l'alimentazione lineare rendono ERATO una soluzione interessante per chi desidera un DAC dedicato, con supporto ai formati ad alta risoluzione e una costruzione curata.
FAQ SEO
Che tipo di DAC è il DENAFRIPS ERATO?
È un convertitore digitale/analogico stereo con architettura R-2R discreta e completamente bilanciata.
Quali risoluzioni supporta il DENAFRIPS ERATO?
Tramite USB supporta PCM fino a 1536 kHz e DSD1024. Gli ingressi ottici e coassiali supportano PCM fino a 24 bit/192 kHz e DSD64.
Il DENAFRIPS ERATO dispone di uscite XLR?
Sì. Offre uscite stereo XLR bilanciate da 4,0 Vrms e uscite RCA da 2,0 Vrms.
Qual è la differenza tra NOS e OS?
La modalità NOS evita il sovracampionamento digitale, mentre la modalità OS utilizza l'oversampling e permette la selezione dei filtri Slow e Sharp.
Il DENAFRIPS ERATO può pilotare direttamente diffusori passivi?
No. È un DAC con uscite analogiche di linea e richiede un amplificatore esterno.
Quali sono le dimensioni e il peso del DENAFRIPS ERATO?
Misura 65 × 220 × 255 mm (altezza × larghezza × profondità) e pesa 3,2 kg.
Il telecomando è incluso?
No. Il telecomando DENAFRIPS DN-Y3 è un accessorio opzionale.
