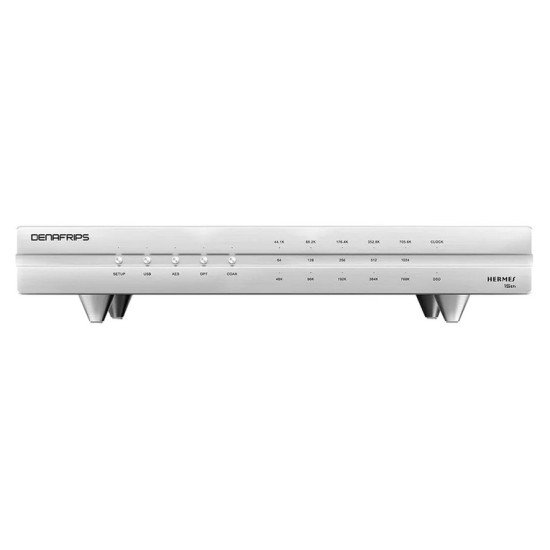

DENAFRIPS HERMES 15th – Convertitore Digitale-Digitale DDC con Reclocking OCXO

DENAFRIPS HERMES 15th – Convertitore Digitale-Digitale DDC con Clock OCXO

Il DENAFRIPS HERMES 15th è un convertitore digitale-digitale (DDC) di alta qualità, progettato per ottimizzare l'interfacciamento tra sorgenti digitali e convertitori DAC esterni.

L'architettura proprietaria FPGA DSP, il buffer FIFO e il sistema di reclocking con doppi oscillatori OCXO femtosecondi permettono di gestire il flusso digitale con elevata precisione temporale, contribuendo alla riduzione del jitter e delle interferenze.

Grazie alla presenza di ingressi USB, coassiale, ottico e AES/EBU e di uscite digitali multiple, tra cui I²S su HDMI e RJ45, HERMES 15th rappresenta una soluzione versatile per impianti Hi-Fi digitali evoluti.

Architettura FPGA DSP e reclocking FIFO

Il cuore del DENAFRIPS HERMES 15th è costituito da un'architettura proprietaria FPGA DSP dedicata all'elaborazione del segnale digitale.

Il buffer FIFO consente di gestire il flusso dati in ingresso prima della ritrasmissione, mentre il sistema di reclocking utilizza un riferimento temporale interno stabile.

Questa soluzione è progettata per ridurre gli effetti delle irregolarità temporali del segnale digitale, migliorando le condizioni operative del DAC collegato.

Doppi oscillatori OCXO femtosecondi

Il DENAFRIPS HERMES 15th integra due oscillatori OCXO compensati in temperatura, con frequenze di:

• 45,1548 MHz.

• 49,152 MHz.

Gli oscillatori OCXO sono progettati per mantenere elevata stabilità temporale anche al variare della temperatura di funzionamento.

È inoltre presente un ingresso BNC da 75 ohm per il collegamento di un riferimento di clock esterno compatibile.

Isolamento galvanico degli ingressi digitali

Le interfacce digitali utilizzano un sistema di isolamento ottico tramite opto-coupler.

Questa soluzione contribuisce a limitare il trasferimento di interferenze elettriche tra sorgenti e sezioni interne, migliorando l'isolamento del percorso digitale.

L'abbinamento tra isolamento galvanico, buffer FIFO e reclocking rende HERMES 15th particolarmente interessante nei sistemi basati su computer audio e streamer di rete.

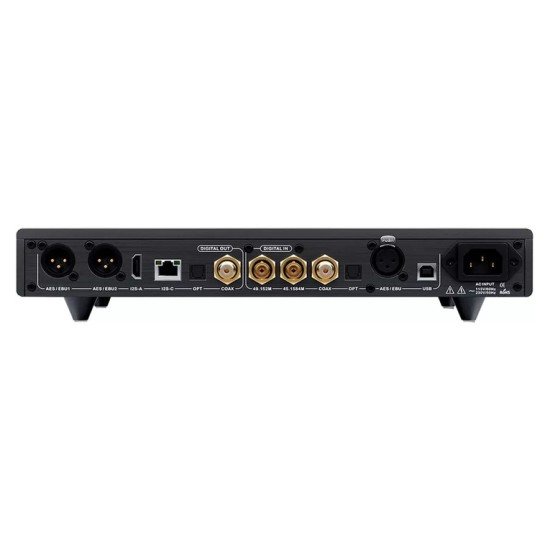

Ingressi digitali multipli

Il DENAFRIPS HERMES 15th dispone di:

• 1 ingresso USB 2.0 Type B.

• 1 ingresso coassiale SPDIF RCA.

• 1 ingresso ottico TOSLink.

• 1 ingresso AES/EBU.

• 1 ingresso clock esterno BNC da 75 ohm.

L'interfaccia USB utilizza una soluzione proprietaria basata sul microcontrollore STM32F446.

Su Windows è previsto un driver Thesycon dedicato, mentre su macOS e Linux il collegamento USB è dichiarato driverless.

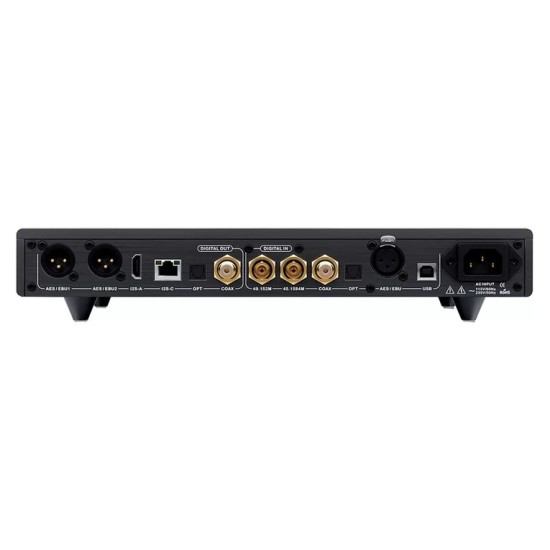

Uscite digitali e collegamenti I²S

Le uscite disponibili comprendono:

• 1 uscita coassiale SPDIF RCA.

• 1 uscita ottica TOSLink.

• 2 uscite AES/EBU.

• 1 uscita I²S HDMI LVDS.

• 1 uscita I²S RJ45 LVCMOS.

La presenza di due uscite AES/EBU permette configurazioni Dual AES con DAC compatibili.

Le interfacce I²S consentono il trasferimento del segnale digitale verso convertitori dotati di collegamenti compatibili.

La compatibilità I²S deve essere verificata attentamente, poiché la piedinatura e la configurazione dei segnali possono variare tra produttori differenti.

Supporto PCM e DSD ad alta risoluzione

Il DENAFRIPS HERMES 15th supporta segnali PCM fino a 24 bit/768 kHz tramite ingresso USB.

L'uscita I²S permette frequenze PCM fino a 384 kHz.

Per i collegamenti coassiale, ottico e AES/EBU sono dichiarate frequenze PCM fino a 192 kHz.

Il supporto DSD comprende:

• DSD64 tramite DoP su coassiale, ottico e AES/EBU.

• DSD fino a DSD512 tramite ingresso USB e uscita I²S.

Le risoluzioni effettivamente utilizzabili dipendono dalla combinazione di ingresso, uscita, sorgente e DAC.

Alimentazione lineare e costruzione in alluminio

HERMES 15th utilizza un'alimentazione lineare con trasformatore O-core schermato, avvolto con rame UPOCC, e otto regolatori lineari indipendenti a basso rumore.

Questa architettura è progettata per fornire alimentazione stabile alle diverse sezioni del circuito.

Il telaio è realizzato in alluminio lavorato CNC, con finitura spazzolata e anodizzata.

La costruzione comprende un connettore BNC placcato oro e una presa di alimentazione con trattamento al rodio.

CARATTERISTICHE TECNICHE

• Tipologia: convertitore digitale-digitale (DDC).

• Architettura: FPGA DSP proprietaria.

• Elaborazione digitale: buffer FIFO e reclocking.

• Clock interno: doppi oscillatori OCXO femtosecondi compensati in temperatura.

• Frequenze clock: 45,1548 MHz e 49,152 MHz.

• Clock esterno: ingresso BNC 75 Ω.

• Isolamento galvanico: opto-coupler sugli ingressi digitali.

• Interfaccia USB: USB 2.0 Type B.

• Controller USB: STM32F446.

• Driver Windows: Thesycon.

• Compatibilità macOS e Linux: driverless.

Ingressi digitali

• 1 × USB 2.0 Type B.

• 1 × coassiale SPDIF RCA.

• 1 × ottico TOSLink.

• 1 × AES/EBU.

• 1 × ingresso clock esterno BNC 75 Ω.

Uscite digitali

• 1 × coassiale SPDIF RCA.

• 1 × ottico TOSLink.

• 2 × AES/EBU.

• 1 × I²S HDMI LVDS.

• 1 × I²S RJ45 LVCMOS.

Formati e risoluzioni

• PCM: fino a 24 bit.

• PCM coassiale, ottico e AES/EBU: fino a 192 kHz.

• PCM ingresso USB: fino a 768 kHz.

• PCM uscita I²S: fino a 384 kHz.

• DSD coassiale, ottico e AES/EBU: DSD64 tramite DoP.

• DSD ingresso USB e uscita I²S: fino a DSD512.

Alimentazione e caratteristiche fisiche

• Alimentazione: 100–240 V AC, 50/60 Hz.

• Trasformatore: O-core schermato con avvolgimenti in rame UPOCC.

• Regolatori: 8 regolatori lineari indipendenti a basso rumore.

• Consumo energetico: massimo 20 W.

• Materiale telaio: alluminio lavorato CNC.

• Dimensioni (A × L × P): 50 × 330 × 240 mm, esclusi i piedini.

• Altezza con piedini: circa 68 mm.

• Peso netto: 4,5 kg.

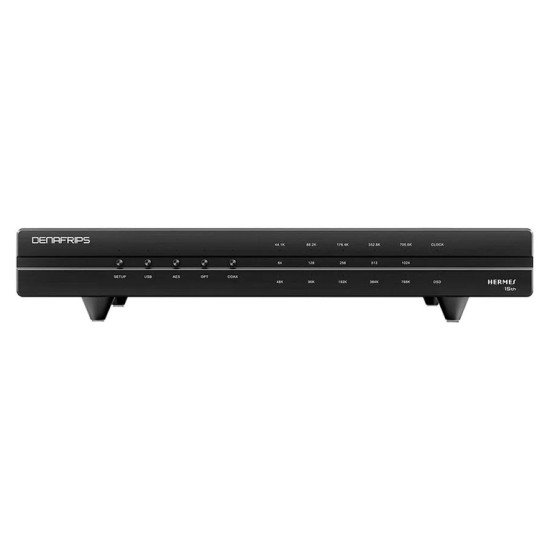

• Finiture disponibili: Black e Silver.

Nota: dimensioni e peso sono quelli pubblicati da DENAFRIPS per il mercato europeo. La scheda Polaris Audio non riporta valori fisici utilizzabili.

Utilizzo e abbinamenti consigliati

Il DENAFRIPS HERMES 15th è indicato per sistemi Hi-Fi digitali nei quali si desidera migliorare la gestione delle connessioni tra computer, streamer, trasporti digitali e DAC esterni.

Può essere utilizzato per convertire un collegamento USB in AES/EBU, coassiale oppure I²S, compatibilmente con le risoluzioni supportate.

La disponibilità di due uscite AES/EBU e delle interfacce I²S lo rende particolarmente interessante con DAC di fascia medio-alta e high-end.

L'architettura FPGA con buffer FIFO, doppi clock OCXO e isolamento galvanico rappresenta il principale elemento distintivo del progetto.

HERMES 15th è una soluzione dedicata a chi desidera maggiore flessibilità nei collegamenti digitali e una gestione accurata della temporizzazione del segnale.

FAQ SEO

Che cos'è il DENAFRIPS HERMES 15th?

È un convertitore digitale-digitale (DDC) che riceve un segnale digitale da una sorgente, lo elabora e lo trasmette a un DAC esterno tramite un'uscita digitale compatibile.

Il DENAFRIPS HERMES 15th è un DAC?

No. Non converte il segnale digitale in analogico e non dispone di uscite audio analogiche. Richiede un DAC esterno.

Quali formati supporta tramite USB?

Supporta PCM fino a 24 bit/768 kHz e DSD fino a DSD512, secondo il percorso digitale utilizzato.

Il DENAFRIPS HERMES 15th dispone di uscita I²S?

Sì. Sono presenti uscite I²S HDMI LVDS e RJ45 LVCMOS. È necessario verificare la compatibilità con il DAC collegato.

Il DENAFRIPS HERMES 15th supporta un clock esterno?

Sì. È presente un ingresso BNC da 75 ohm per un riferimento di clock esterno compatibile.

Quali sono le dimensioni e il peso del DENAFRIPS HERMES 15th?

Le dimensioni del telaio sono 50 × 330 × 240 mm (A × L × P), con ulteriori 18 mm di altezza per i piedini. Il peso netto dichiarato da DENAFRIPS Europa è di 4,5 kg.

Quanto consuma il DENAFRIPS HERMES 15th?

Il consumo energetico massimo dichiarato è di 20 W.
