- Model: 12620/12621/12622/12623
Opzioni disponibili:

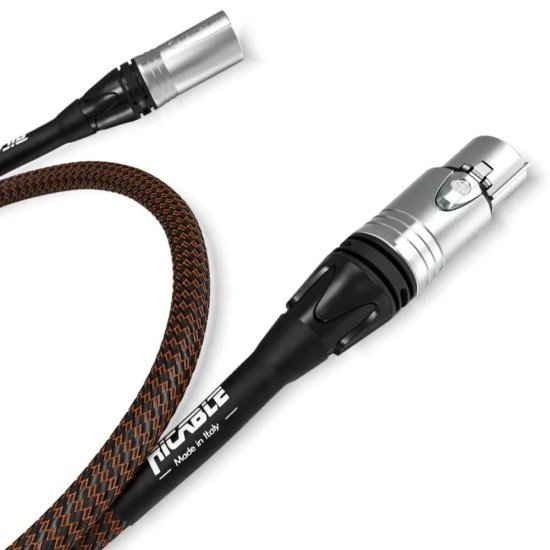

Ricable Magnus AES/EBU è un cavo digitale bilanciato XLR da 110 Ohm progettato specificamente per collegare sorgenti digitali e convertitori DAC dotati di interfaccia AES/EBU. Rappresenta il primo livello della gamma Ricable dedicata a questa connessione digitale e riprende diverse soluzioni sviluppate per le superiori serie Dedalus e Invictus.
La costruzione utilizza conduttori MARC in puro rame 7N, geometria bilanciata Twisted Pair, dielettrico in Polietilene, doppia schermatura contro le interferenze EMI/RFI e connettori Neutrik con contatti placcati Argento.
È una soluzione indicata per sistemi Hi-Fi nei quali meccaniche CD, streamer, network transport o music server comunicano con il DAC attraverso una connessione digitale AES/EBU.
AES/EBU XLR 110 OHM
AES/EBU è uno standard di trasmissione audio digitale bilanciato utilizzato in ambito professionale e su numerose elettroniche Hi-Fi di livello elevato.
Magnus AES/EBU è progettato specificamente con impedenza caratteristica di 110 Ω e può essere utilizzato, ad esempio, per i collegamenti:
Meccanica CD → DAC
Streamer → DAC
Network Transport → DAC
Music Server → DAC
Sorgente digitale → preamplificatore digitale
Sorgente digitale → amplificatore con ingresso AES/EBU
La presenza dei connettori XLR non deve farlo confondere con un normale cavo analogico bilanciato: Magnus AES/EBU è progettato specificamente per la trasmissione del segnale audio digitale a 110 Ohm.
CONDUTTORI MARC IN PURO RAME 7N
Magnus AES/EBU utilizza conduttori MARC – Multicore Annealed Ricable Conductor – realizzati in puro rame 7N con purezza dichiarata del 99,99999%.
La sezione dei conduttori è:
3 × 0,31 mm²
Diametro dei singoli trefoli:
0,08 mm
La struttura è Twisted Pair con geometria bilanciata.
Ricable dichiara per i propri conduttori MARC prestazioni di trasmissione superiori del 70% rispetto al tradizionale rame OFC. Si tratta di un valore comparativo dichiarato dal produttore.
IMPEDENZA 110 OHM
Il mantenimento della corretta impedenza caratteristica è un parametro fondamentale per un cavo destinato alla trasmissione AES/EBU.
Ricable dichiara:
Impedenza: 110 Ω
Capacità: 58 pF/m
Resistenza: 68 Ω/km
Diametro esterno: 8,9 mm
Questi valori sono ottenuti attraverso la combinazione tra geometria bilanciata, struttura Twisted Pair, materiale dei conduttori, dielettrico e schermatura.
GEOMETRIA BILANCIATA TWISTED PAIR
La struttura interna utilizza tre conduttori da 0,31 mm² e una configurazione Twisted Pair con geometria bilanciata.
Ricable specifica inoltre l'impiego di conduttori cordati con detorsione a biella-manovella.
Il progetto è sviluppato per consentire la corretta trasmissione del segnale digitale AES/EBU mantenendo l'impedenza nominale di 110 Ohm.
DIELETTRICO IN POLIETILENE
Magnus AES/EBU utilizza Polietilene come materiale dielettrico isolante.
Secondo Ricable, i materiali isolanti impiegati derivano dalle soluzioni sviluppate per le serie superiori Dedalus e Invictus.
L'impiego di polietileni specifici è finalizzato al controllo dei parametri elettrici del cavo, in particolare capacità, resistenza e impedenza.
DOPPIA SCHERMATURA RAME/ALLUMINIO
Magnus AES/EBU adotta una geometria bilanciata con doppia schermatura Rame/Alluminio sviluppata per proteggere il segnale dalle interferenze EMI/RFI.
La tabella tecnica Ricable specifica:
Schermatura interna: Mylar e Alluminio
Schermatura esterna: spirale in rame OFC
Questa configurazione protegge i conduttori lungo l'intero percorso del segnale e rappresenta una delle differenze costruttive rispetto ai modelli superiori Dedalus e Invictus.
CONNETTORI XLR NEUTRIK PLACCATI ARGENTO
Magnus AES/EBU utilizza connettori XLR Neutrik opportunamente modificati da Ricable per questa serie.
Le caratteristiche ufficiali comprendono:
Connettori: Neutrik
Contatti: placcati Argento
Saldatura: manuale
Lega di saldatura: speciale lega eutettica Sn/Ag/Cu
La placcatura in Argento dei contatti rappresenta un dettaglio importante per identificare correttamente il Magnus AES/EBU e distinguerlo dai modelli superiori della gamma.
UTILIZZO NELL'IMPIANTO HI-FI
Magnus AES/EBU è indicato per sistemi digitali nei quali sorgente e DAC dispongono entrambi di connessione AES/EBU.
Può essere utilizzato con:
Meccaniche CD
Streamer
Network Transport
Music Server
DAC
Convertitori digitali
Preamplificatori digitali
Amplificatori con ingresso digitale AES/EBU
Prima dell'acquisto è importante verificare che le prese XLR presenti sulle elettroniche siano effettivamente ingressi e uscite digitali AES/EBU a 110 Ohm. Le normali connessioni analogiche XLR bilanciate hanno la stessa forma fisica, ma svolgono una funzione differente.
MAGNUS AES/EBU NELLA GAMMA RICABLE
Magnus AES/EBU rappresenta il punto d'ingresso della gamma Ricable dedicata ai collegamenti digitali AES/EBU.
Il progetto deriva dal know-how sviluppato per Dedalus e Invictus, ma utilizza una costruzione più semplice.
Le caratteristiche distintive del Magnus sono:
Conduttori MARC 7N da 3 × 0,31 mm²
Impedenza 110 Ω
Capacità 58 pF/m
Resistenza 68 Ω/km
Geometria bilanciata
Struttura Twisted Pair
Dielettrico in Polietilene
Doppia schermatura Rame/Alluminio
Connettori Neutrik
Contatti placcati Argento
Il modello Dedalus utilizza invece conduttori di sezione maggiore da 0,45 mm² e una costruzione più evoluta.
CARATTERISTICHE TECNICHE
Tipologia: cavo audio digitale AES/EBU
Serie: Ricable Magnus
Connessione: XLR
Impedenza: 110 Ω
Capacità: 58 pF/m
Resistenza: 68 Ω/km
Diametro esterno: Ø 8,9 mm
Sezione conduttori: 3 × 0,31 mm²
Struttura conduttori: Twisted Pair
Diametro trefolo: 0,08 mm
Materiale conduttori: MARC Puro Rame 7N
Purezza rame: 99,99999%
Geometria: bilanciata
Dielettrico isolante: Polietilene
Schermatura: doppia Rame/Alluminio
Schermatura interna: Mylar e Alluminio
Schermatura esterna: spirale in rame OFC
Protezione esterna: guaina ad elevata densità con calza in Polietilene/Nylon
Connettori: XLR Neutrik
Contatti connettori: placcati Argento
Saldatura contatti: manuale
Lega di saldatura: speciale lega eutettica Sn/Ag/Cu
Progetto e design: Made in Ricable
Realizzazione: completamente a mano
Produzione: artigianale italiana
Certificazioni dichiarate: CE, FCC, RoHS
Garanzia: Garanzia Totale a Vita Ricable
LUNGHEZZE DISPONIBILI
AM05: 0,5 metri
AM1: 1 metro
AM2: 2 metri
AM3: 3 metri
Grazie alla costruzione artigianale, Ricable può inoltre realizzare Magnus AES/EBU in lunghezze personalizzate e, su richiesta, modificare il colore esterno del cavo.
COSTRUZIONE ARTIGIANALE ITALIANA
Magnus AES/EBU è progettato da Ricable e costruito artigianalmente in Italia.
La lavorazione manuale riguarda anche le terminazioni: i contatti vengono saldati a mano mediante una speciale lega eutettica Sn/Ag/Cu.
La costruzione artigianale permette inoltre di richiedere lunghezze personalizzate in funzione delle esigenze specifiche dell'impianto.
Il prodotto beneficia della Garanzia Totale a Vita Ricable secondo le condizioni previste dal produttore.
CONCLUSIONI
Ricable Magnus AES/EBU è un cavo digitale XLR da 110 Ohm pensato per chi utilizza una connessione AES/EBU tra sorgente digitale e DAC e desidera entrare nella gamma Ricable con un prodotto specificamente progettato per questo standard.
I conduttori MARC in puro rame 7N da 3 × 0,31 mm², la geometria bilanciata Twisted Pair, l'impedenza di 110 Ω, la doppia schermatura Rame/Alluminio e i connettori Neutrik con contatti placcati Argento definiscono un progetto tecnicamente completo e coerente con l'impiego in sistemi Hi-Fi dedicati alla musica digitale.
La produzione artigianale Made in Italy e la possibilità di richiedere lunghezze personalizzate completano una proposta che trasferisce nella serie Magnus parte delle soluzioni sviluppate da Ricable per Dedalus e Invictus.
FAQ SEO
Qual è l'impedenza del Ricable Magnus AES/EBU?
Ricable dichiara un'impedenza caratteristica di 110 Ω, con capacità di 58 pF/m e resistenza di 68 Ω/km.
Che conduttori utilizza Magnus AES/EBU?
Utilizza conduttori MARC in puro rame 7N con purezza dichiarata del 99,99999%, sezione di 3 × 0,31 mm² e trefoli da 0,08 mm.
Ricable Magnus AES/EBU è un normale cavo XLR?
No. Utilizza connettori XLR, ma è progettato specificamente per la trasmissione audio digitale AES/EBU con impedenza caratteristica di 110 Ohm.
Che schermatura utilizza Magnus AES/EBU?
Utilizza una doppia schermatura Rame/Alluminio. La tabella tecnica Ricable specifica una schermatura interna in Mylar e Alluminio e una schermatura esterna a spirale in rame OFC.
Quali connettori utilizza Magnus AES/EBU?
Utilizza connettori Neutrik con contatti placcati Argento, opportunamente modificati da Ricable e saldati a mano con lega eutettica Sn/Ag/Cu.
Qual è il diametro del Ricable Magnus AES/EBU?
Il diametro esterno dichiarato è di 8,9 mm.
Magnus AES/EBU è adatto per collegare uno streamer a un DAC?
Sì, purché entrambe le elettroniche dispongano rispettivamente di uscita e ingresso digitale AES/EBU XLR a 110 Ohm.
Qual è la differenza tra Magnus e Dedalus AES/EBU?
Magnus utilizza conduttori MARC da 3 × 0,31 mm², capacità di 58 pF/m, resistenza di 68 Ω/km, doppia schermatura e connettori Neutrik con contatti placcati Argento. Dedalus adotta conduttori di sezione superiore da 0,45 mm² e una costruzione più evoluta.
Quali lunghezze sono disponibili?
Ricable propone Magnus AES/EBU nelle lunghezze standard di 0,5, 1, 2 e 3 metri. È possibile richiedere anche lunghezze personalizzate.
