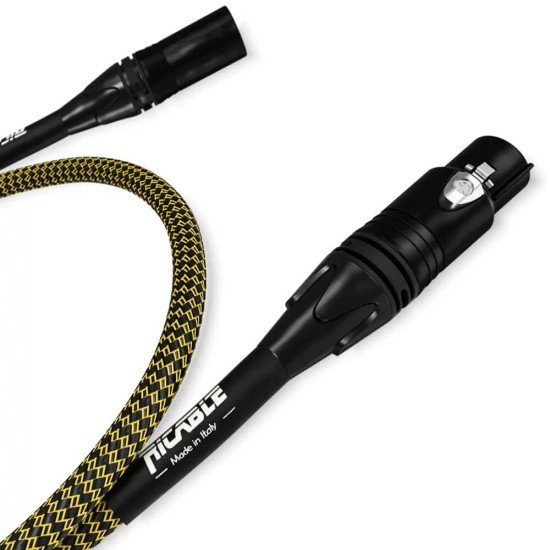

Ricable Dedalus AES/EBU è un cavo digitale bilanciato XLR da 110 Ohm progettato specificamente per il collegamento tra sorgenti digitali e convertitori DAC dotati di interfaccia AES/EBU. Derivato dalle soluzioni sviluppate per la superiore serie Invictus, combina conduttori MARC in puro rame 7N, geometria bilanciata Twisted Pair, materiali isolanti a bassa costante dielettrica e un articolato sistema di schermatura.
È destinato a impianti Hi-Fi di livello elevato nei quali meccanica CD, streamer, network transport o music server dispongono di uscita digitale AES/EBU e il DAC offre il corrispondente ingresso XLR a 110 Ohm.
AES/EBU XLR 110 OHM
L'interfaccia AES/EBU è uno standard per la trasmissione audio digitale bilanciata e viene utilizzata sia in ambito professionale sia su numerose elettroniche Hi-Fi e High-End.
Gli utilizzi più comuni sono:
Meccanica CD → DAC
Streamer → DAC
Network Transport → DAC
Music Server → DAC
Sorgente digitale → preamplificatore o amplificatore con ingresso AES/EBU
Dedalus AES/EBU è progettato specificamente per questa applicazione con impedenza caratteristica di 110 Ω.
Non deve quindi essere confuso con un normale cavo XLR analogico bilanciato.
CONDUTTORI MARC IN PURO RAME 7N
Dedalus AES/EBU utilizza conduttori MARC – Multicore Annealed Ricable Conductor – realizzati in puro rame 7N con purezza dichiarata del 99,99999%.
La sezione dei conduttori è:
3 × 0,45 mm²
Il diametro dei singoli trefoli è:
0,08 mm
La struttura è di tipo Twisted Pair con geometria bilanciata.
Ricable dichiara per i propri conduttori MARC una capacità di trasmissione superiore del 70% rispetto al tradizionale rame OFC. Si tratta di un valore comparativo dichiarato dal produttore.
IMPEDENZA 110 OHM
Uno degli aspetti fondamentali di un cavo AES/EBU è il mantenimento della corretta impedenza caratteristica.
Ricable dichiara per Dedalus AES/EBU:
Impedenza: 110 Ω
Capacità: 33 pF/m
Resistenza: 50 Ω/km
Diametro esterno: 10 mm
Questi parametri derivano dalla combinazione tra sezione e geometria dei conduttori, materiali isolanti e sistema di schermatura.
GEOMETRIA BILANCIATA TWISTED PAIR
La struttura dei conduttori è Twisted Pair con geometria bilanciata.
Ricable utilizza inoltre conduttori cordati realizzati con un particolare processo di detorsione a biella-manovella.
La costruzione è stata sviluppata specificamente per il trasferimento del segnale digitale AES/EBU, mantenendo l'impedenza nominale di 110 Ohm e proteggendo il segnale dalle interferenze esterne.
ISOLANTI A BASSA COSTANTE DIELETTRICA
Per Dedalus AES/EBU Ricable impiega materiali isolanti derivati dalle soluzioni sviluppate per la superiore serie Invictus.
La tabella tecnica ufficiale indica:
Dielettrico isolante: Polimero a bassa costante dielettrica
L'obiettivo del progetto è contenere capacità e resistenza elettrica e contribuire al mantenimento dell'impedenza caratteristica richiesta dalla connessione AES/EBU.
SCHERMATURA CONTRO LE INTERFERENZE EMI/RFI
La protezione del segnale è affidata a una costruzione schermata abbinata alla geometria bilanciata.
La tabella tecnica Ricable specifica:
Schermatura interna: Mylar e Alluminio
Schermatura esterna: treccia in rame OFC ad elevata copertura
Ricable descrive complessivamente il progetto come una geometria bilanciata con tripla schermatura Rame/Alluminio/Magnesio per contrastare le interferenze EMI/RFI.
La schermatura è quindi parte integrante del progetto elettrico del cavo e lavora insieme alla geometria Twisted Pair per proteggere il trasferimento digitale.
CONNETTORI XLR NEUTRIK TOP DI GAMMA
Dedalus AES/EBU utilizza connettori XLR Neutrik top di gamma opportunamente modificati da Ricable.
Le specifiche dichiarate comprendono:
Materiale connettore: rame
Contatti: rame placcato Oro 24K
Saldatura: manuale
Lega di saldatura: speciale lega eutettica Sn/Ag/Cu
Connettori: Neutrik top di gamma
Ricable dichiara per questa soluzione un miglioramento dei parametri elettrici superiore al 30% rispetto ai comuni connettori in ottone. Anche in questo caso si tratta di un dato comparativo dichiarato dal produttore.
DEDALUS AES/EBU NELL'IMPIANTO HI-FI
Dedalus AES/EBU trova la sua collocazione naturale in un sistema digitale di buon livello nel quale sorgente e DAC dispongono entrambi di interfaccia AES/EBU.
Può essere utilizzato con:
Meccaniche CD
Streamer
Network Transport
Music Server
DAC
Convertitori digitali
Preamplificatori digitali
Elettroniche dotate di ingresso o uscita AES/EBU
La presenza di un connettore XLR non è però sufficiente per garantire la compatibilità: è necessario verificare che le prese delle due elettroniche siano effettivamente connessioni digitali AES/EBU a 110 Ohm e non ingressi o uscite analogiche XLR.
CARATTERISTICHE TECNICHE
Tipologia: cavo audio digitale AES/EBU
Serie: Ricable Dedalus
Connessione: XLR
Impedenza: 110 Ω
Capacità: 33 pF/m
Resistenza: 50 Ω/km
Diametro esterno: Ø 10 mm
Sezione conduttori: 3 × 0,45 mm²
Struttura conduttori: Twisted Pair
Diametro trefolo: 0,08 mm
Materiale conduttori: MARC Puro Rame 7N
Purezza rame: 99,99999%
Geometria: bilanciata
Dielettrico isolante: polimero a bassa costante dielettrica
Schermatura interna: Mylar e Alluminio
Schermatura esterna: treccia in rame OFC ad elevata copertura
Protezione esterna: guaina ad elevata densità con calza in Polietilene/Nylon
Materiale connettori: rame
Connettori: Neutrik top di gamma
Contatti: placcati Oro 24K
Saldatura contatti: manuale
Lega di saldatura: speciale lega eutettica Sn/Ag/Cu
Progetto e design: Made in Ricable
Realizzazione: completamente a mano
Produzione: artigianale italiana
Certificazioni dichiarate: CE, FCC, RoHS
Garanzia: Garanzia Totale a Vita Ricable
LUNGHEZZE DISPONIBILI
AD05: 0,5 metri
AD1: 1 metro
AD2: 2 metri
AD3: 3 metri
Ricable può inoltre realizzare Dedalus AES/EBU in lunghezze personalizzate grazie alla produzione artigianale. Su richiesta è prevista anche la possibilità di personalizzare il colore esterno del cavo.
DEDALUS E INVICTUS AES/EBU: LE DIFFERENZE PRINCIPALI
Dedalus AES/EBU deriva tecnicamente dalla superiore serie Invictus, ma utilizza una configurazione differente.
Dedalus AES/EBU:
Capacità: 33 pF/m
Impedenza: 110 Ω
Resistenza: 50 Ω/km
Diametro: 10 mm
Conduttori: 3 × 0,45 mm²
Rame: MARC 7N
Connettori: Neutrik top di gamma
Schermatura interna: Mylar/Alluminio
Schermatura esterna: treccia OFC
Invictus AES/EBU utilizza invece conduttori di sezione superiore da 3 × 0,51 mm² e integra ulteriori soluzioni proprietarie, tra cui il sistema Noise Reduction.
È quindi importante non attribuire al Dedalus AES/EBU il sistema RNR al Germanio previsto per il modello Invictus.
COSTRUZIONE ARTIGIANALE ITALIANA
Ricable Dedalus AES/EBU è progettato e costruito artigianalmente in Italia.
La realizzazione manuale riguarda anche le terminazioni: i contatti vengono saldati a mano utilizzando una speciale lega eutettica Sn/Ag/Cu.
La produzione artigianale consente inoltre a Ricable di realizzare lunghezze personalizzate in funzione delle esigenze dell'impianto.
Il prodotto beneficia della Garanzia Totale a Vita Ricable secondo le condizioni previste dal costruttore.
CONCLUSIONI
Ricable Dedalus AES/EBU è un cavo digitale XLR da 110 Ohm sviluppato specificamente per sistemi Hi-Fi nei quali sorgente e DAC comunicano attraverso interfaccia AES/EBU.
I conduttori MARC in puro rame 7N da 3 × 0,45 mm², la geometria bilanciata Twisted Pair, la capacità di 33 pF/m, l'impedenza di 110 Ω, gli isolanti a bassa costante dielettrica, la schermatura multipla e i connettori Neutrik con contatti in rame placcati Oro 24K ne fanno una soluzione tecnicamente molto curata per il trasferimento audio digitale.
Si colloca sotto Invictus nella gamma Ricable AES/EBU, mantenendo numerose soluzioni derivate dalla serie superiore e una costruzione interamente artigianale Made in Italy.
FAQ SEO
Qual è l'impedenza del Ricable Dedalus AES/EBU?
Ricable dichiara un'impedenza caratteristica di 110 Ω, con capacità di 33 pF/m e resistenza di 50 Ω/km.
Che conduttori utilizza Dedalus AES/EBU?
Utilizza conduttori MARC in puro rame 7N con purezza dichiarata del 99,99999%, sezione di 3 × 0,45 mm² e trefoli del diametro di 0,08 mm.
Ricable Dedalus AES/EBU è un normale cavo XLR?
No. Utilizza connettori XLR ma è progettato specificamente per la trasmissione audio digitale AES/EBU con impedenza di 110 Ohm. Non deve essere confuso con un cavo XLR analogico.
Che schermatura utilizza Dedalus AES/EBU?
La tabella tecnica Ricable indica una schermatura interna in Mylar e Alluminio e una schermatura esterna con treccia in rame OFC ad elevata copertura.
Quali connettori utilizza Ricable Dedalus AES/EBU?
Utilizza connettori XLR Neutrik top di gamma modificati per la serie Dedalus, con contatti in rame placcati Oro 24K e saldatura manuale mediante lega eutettica Sn/Ag/Cu.
Dedalus AES/EBU utilizza il sistema RNR al Germanio?
No. Ricable non indica il sistema RNR al Germanio per Dedalus AES/EBU. Questa soluzione appartiene al superiore Invictus AES/EBU.
A cosa serve un cavo AES/EBU 110 Ohm?
Serve per trasferire un segnale audio digitale bilanciato tra apparecchi compatibili, ad esempio da una meccanica CD, uno streamer o un network transport verso un DAC dotato di ingresso AES/EBU.
Quali lunghezze sono disponibili?
Ricable propone Dedalus AES/EBU nelle lunghezze standard di 0,5, 1, 2 e 3 metri. Sono inoltre disponibili lunghezze personalizzate su richiesta.
