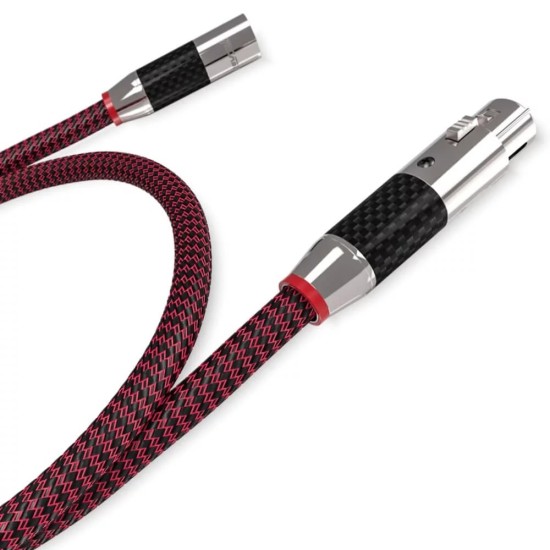

Ricable Invictus AES/EBU – Cavo Digitale XLR 110 Ohm Hi-End (singolo)

Ricable Invictus AES/EBU è un cavo digitale bilanciato XLR da 110 Ohm progettato per collegare sorgenti digitali, meccaniche CD, streamer e network transport a convertitori DAC ed elettroniche dotate di interfaccia AES/EBU. Rappresenta la proposta di riferimento Ricable per questa tipologia di collegamento digitale ed è destinato a sistemi Hi-Fi e High-End nei quali sorgente e convertitore dispongono della connessione professionale AES/EBU.

Il progetto utilizza tre conduttori da 0,51 mm² in puro rame MARC 7N, struttura Twisted Pair, geometria bilanciata, dielettrico R-TEC, tripla schermatura e sistema RNR – Ricable Noise Reduction – con semiconduttore al Germanio.

L'impedenza caratteristica è di 110 Ohm, specifica per la trasmissione digitale AES/EBU.

AES/EBU XLR 110 OHM

AES/EBU è un'interfaccia digitale bilanciata utilizzata sia in ambito professionale sia su numerose elettroniche Hi-Fi di fascia alta.

In un sistema audio viene tipicamente impiegata per collegare:

Meccanica CD → DAC

Streamer → DAC

Network Transport → DAC

Music Server → DAC

Sorgente digitale → preamplificatore digitale

Sorgente digitale → amplificatore con ingresso AES/EBU

A differenza di una normale interconnessione analogica XLR, Invictus AES/EBU è progettato specificamente per la trasmissione digitale con impedenza caratteristica di 110 Ω.

CONDUTTORI MARC IN PURO RAME 7N

Invictus AES/EBU utilizza conduttori MARC – Multicore Annealed Ricable Conductor – in puro rame 7N con purezza dichiarata del 99,99999%.

La sezione complessiva è:

3 × 0,51 mm²

Il diametro dei singoli trefoli è di:

0,08 mm

La struttura dei conduttori è Twisted Pair e la geometria è bilanciata.

Ricable dichiara per i propri conduttori MARC prestazioni di trasmissione superiori del 70% rispetto al tradizionale rame OFC. Si tratta di un dato comparativo dichiarato dal produttore.

IMPEDENZA 110 OHM

Uno degli elementi tecnici fondamentali dell'Invictus AES/EBU è l'impedenza caratteristica di 110 Ω.

Ricable dichiara:

Impedenza: 110 Ω

Capacità: 27 pF/m

Resistenza: 42 Ω/km

Diametro esterno: 11,50 mm

La combinazione tra geometria bilanciata, conduttori, dielettrico e schermature è sviluppata specificamente per ottenere i parametri elettrici richiesti dalla connessione digitale AES/EBU.

DIELETTRICO R-TEC

Invictus AES/EBU utilizza il Tecnopolimero R-TEC come dielettrico isolante.

Ricable impiega nella serie Invictus polietileni speciali e materiali polimerici sviluppati per contenere capacità e resistenza elettrica e mantenere l'impedenza caratteristica del collegamento a 110 Ohm.

La capacità dichiarata di soli 27 pF/m è uno dei principali parametri elettrici del progetto.

TRIPLA SCHERMATURA

Invictus AES/EBU adotta una schermatura particolarmente articolata per proteggere la trasmissione digitale dalle interferenze EMI/RFI.

Ricable descrive il progetto come dotato di tripla schermatura Rame/Alluminio/Magnesio.

La tabella tecnica ufficiale specifica:

Schermatura interna: Alluminio/Mylar/Magnesio

Schermatura esterna: treccia in rame OFC ad elevata copertura

La costruzione schermata è abbinata alla geometria bilanciata per proteggere il segnale digitale dalle interferenze presenti nell'ambiente e all'interno dell'impianto Hi-Fi.

RNR NOISE REDUCTION AL GERMANIO

Invictus AES/EBU integra il sistema proprietario RNR – Ricable Noise Reduction.

Ricable utilizza un semiconduttore al Germanio applicato ai conduttori con l'obiettivo di intervenire sui disturbi e sul rumore raccolto dal sistema.

Il sistema RNR al Germanio rappresenta una delle caratteristiche distintive della serie Invictus e completa il sistema di protezione formato da geometria bilanciata e schermature multiple.

CONNETTORI XLR IN PURO RAME OFC

Invictus AES/EBU utilizza connettori realizzati in puro rame OFC.

Le caratteristiche ufficialmente dichiarate comprendono:

Materiale connettori: puro rame OFC

Dielettrico: Teflon

Scocca: amagnetica

Finitura scocca: Carbonio

Scocca in lega antidisturbo

Contatti saldati a mano

Lega di saldatura: eutettica Sn/Ag/Cu

Ricable dichiara inoltre una placcatura Oro 24K ottenuta mediante specifico processo di elettrolisi Oro/Rame.

Secondo Ricable, i propri connettori presentano parametri elettrici superiori di oltre il 40% rispetto ai comuni connettori in ottone; si tratta di un valore comparativo dichiarato dal produttore.

UTILIZZO NELL'IMPIANTO HI-FI

Invictus AES/EBU è indicato soprattutto per sistemi digitali di livello elevato nei quali sia la sorgente sia il DAC dispongono di connessione AES/EBU XLR.

Il collegamento può risultare particolarmente interessante con:

Meccaniche CD High-End

Streamer e network transport

Music server

DAC High-End

Convertitori professionali

Preamplificatori digitali

Elettroniche dotate di ingresso/uscita AES/EBU

È importante verificare che le prese XLR presenti sulle elettroniche siano effettivamente ingressi o uscite digitali AES/EBU: una connessione XLR analogica bilanciata non è equivalente a un'interfaccia digitale AES/EBU.

CARATTERISTICHE TECNICHE

Tipologia: cavo audio digitale AES/EBU

Serie: Ricable Invictus

Connessione: XLR

Impedenza: 110 Ω

Capacità: 27 pF/m

Resistenza: 42 Ω/km

Diametro esterno: Ø 11,50 mm

Sezione conduttori: 3 × 0,51 mm²

Struttura conduttori: Twisted Pair

Diametro trefolo: 0,08 mm

Materiale conduttori: MARC Puro Rame 7N

Purezza rame: 99,99999%

Geometria: bilanciata

Dielettrico isolante: Tecnopolimero R-TEC

Noise Reduction: RNR con semiconduttore al Germanio

Schermatura: tripla Rame/Alluminio/Magnesio

Schermatura interna: Alluminio/Mylar/Magnesio

Schermatura esterna: treccia in rame OFC ad elevata copertura

Protezione esterna: guaina ad elevata densità con calza in Polietilene/Nylon

Materiale connettori: puro rame OFC

Placcatura: Oro 24K

Dielettrico connettori: Teflon

Scocca: amagnetica con finitura in Carbonio

Scocca: lega antidisturbo

Saldatura contatti: manuale

Lega di saldatura: speciale lega eutettica Sn/Ag/Cu

Progettazione e design: Made in Ricable

Realizzazione: completamente a mano

Produzione: artigianale italiana

Certificazioni dichiarate: CE, FCC, RoHS

LUNGHEZZE DISPONIBILI

AV05: 0,5 metri

AV1: 1 metro

AV2: 2 metri

AV3: 3 metri

Essendo realizzato artigianalmente, Ricable offre inoltre la possibilità di richiedere Invictus AES/EBU in lunghezze personalizzate e, su richiesta, con variazioni del colore esterno.

COSTRUZIONE ARTIGIANALE ITALIANA

Invictus AES/EBU è progettato da Ricable e costruito completamente a mano in Italia.

La realizzazione artigianale riguarda anche le terminazioni: i contatti vengono saldati manualmente utilizzando una speciale lega eutettica Sn/Ag/Cu.

Ricable associa inoltre al prodotto la propria Garanzia Totale a Vita, secondo le condizioni previste dal costruttore.

CONCLUSIONI

Ricable Invictus AES/EBU è un cavo digitale XLR 110 Ohm progettato specificamente per collegamenti AES/EBU in sistemi Hi-Fi e High-End.

I conduttori MARC in puro rame 7N da 3 × 0,51 mm², la struttura Twisted Pair, la capacità di 27 pF/m, l'impedenza di 110 Ω, il dielettrico R-TEC, la geometria bilanciata, la tripla schermatura e il sistema RNR al Germanio definiscono un progetto particolarmente sofisticato per il trasferimento audio digitale.

È la soluzione Ricable dedicata a chi utilizza sorgenti e DAC dotati di interfaccia AES/EBU e desidera un cavo specificamente progettato intorno alle caratteristiche elettriche di questo standard digitale.

FAQ SEO

Qual è l'impedenza del Ricable Invictus AES/EBU?

L'impedenza dichiarata da Ricable è di 110 Ω, specifica per il collegamento digitale AES/EBU. La capacità è di 27 pF/m e la resistenza di 42 Ω/km.

Che conduttori utilizza Invictus AES/EBU?

Utilizza conduttori MARC in puro rame 7N con purezza dichiarata del 99,99999%, sezione di 3 × 0,51 mm² e trefoli da 0,08 mm.

Ricable Invictus AES/EBU è un normale cavo XLR?

No. Pur utilizzando connettori XLR, è progettato specificamente per il collegamento audio digitale AES/EBU con impedenza caratteristica di 110 Ohm. Non deve essere confuso con un cavo XLR analogico.

Che schermatura utilizza Invictus AES/EBU?

Ricable dichiara una geometria bilanciata con tripla schermatura Rame/Alluminio/Magnesio. La tabella tecnica specifica una schermatura interna Alluminio/Mylar/Magnesio e una treccia esterna in rame OFC ad elevata copertura.

Invictus AES/EBU utilizza il sistema RNR?

Sì. Utilizza il sistema Ricable Noise Reduction con semiconduttore al Germanio applicato ai conduttori.

Che dielettrico utilizza?

Il dielettrico isolante è un Tecnopolimero R-TEC sviluppato da Ricable.

Quali connettori utilizza Invictus AES/EBU?

Utilizza connettori XLR in puro rame OFC, con dielettrico in Teflon, scocca amagnetica con finitura in Carbonio e contatti saldati a mano mediante lega eutettica Sn/Ag/Cu.

A cosa serve un cavo AES/EBU 110 Ohm?

Serve per trasferire un segnale audio digitale bilanciato tra apparecchi compatibili, ad esempio tra una meccanica CD o uno streamer e un convertitore DAC dotato di ingresso AES/EBU.

Quali lunghezze sono disponibili?

Ricable propone Invictus AES/EBU nelle lunghezze standard di 0,5, 1, 2 e 3 metri. Sono disponibili anche lunghezze personalizzate su richiesta.
