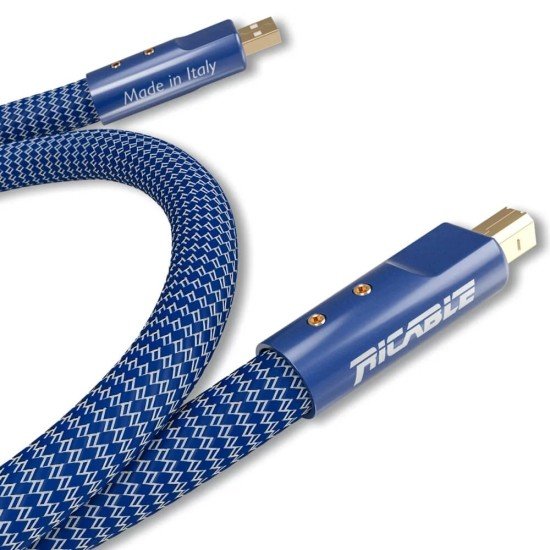

Ricable Invictus USB – Cavo Audio Digitale USB 2.0 A/B Hi-End (singolo)

Ricable Invictus USB è il cavo digitale USB 2.0 A/B di riferimento della gamma Ricable, progettato specificamente per collegare computer e sorgenti digitali USB a convertitori DAC di alto livello. È destinato a sistemi Hi-Fi e High-End nei quali la riproduzione della musica liquida rappresenta una sorgente primaria e si desidera curare in modo particolare il collegamento digitale USB.

Il progetto è decisamente più complesso rispetto a quello di un comune cavo USB: Ricable separa fisicamente e geometricamente i conduttori dedicati ai dati da quelli destinati all'alimentazione, adottando una struttura asimmetrica, schermature dedicate, doppio dielettrico R-TEC, sistema isolante RCS e tecnologia RNR al Germanio.

Il risultato è un cavo di diametro importante, ben 16 mm, costruito interamente a mano in Italia e sviluppato con l'obiettivo di ottenere corretta impedenza, bassa capacità, bassa resistenza e un'elevata protezione dalle interferenze.

USB 2.0 A/B PER COMPUTER E DAC

Invictus USB utilizza la classica configurazione USB 2.0 Tipo A/Tipo B, molto diffusa nei collegamenti audio tra computer e DAC.

L'impiego tipico è:

Computer → DAC USB

Music Server → DAC USB

Streamer con uscita USB → DAC

Network Transport USB → DAC

Sorgente digitale USB → amplificatore con DAC USB integrato

Il cavo è quindi particolarmente indicato per impianti nei quali file musicali e servizi di streaming vengono riprodotti attraverso un convertitore D/A esterno.

IMPEDENZA 90 OHM

Ricable dichiara per Invictus USB un'impedenza caratteristica di 90 Ω.

Questo parametro è fondamentale perché la connessione USB utilizza una coppia differenziale dedicata alla trasmissione dei dati e richiede una geometria elettrica controllata.

Per Invictus USB vengono dichiarati:

Impedenza: 90 Ω

Capacità: 29 pF/m

Resistenza: 45 Ω/km

Ricable ha quindi sviluppato geometria, conduttori, dielettrici e schermature come un unico sistema, anziché utilizzare una struttura generica adattata all'impiego audio.

CONDUTTORI MARC IN PURO RAME 7N

Invictus USB utilizza conduttori MARC – Multicore Annealed Ricable Conductor – realizzati in puro rame 7N con purezza dichiarata del 99,99999%.

Il diametro dei singoli trefoli è di soli 0,08 mm.

Ricable dichiara per la propria tecnologia MARC prestazioni superiori del 70% rispetto al normale rame OFC; si tratta di un valore comparativo dichiarato direttamente dal produttore.

La struttura complessiva prende il nome di UR System, definita da Ricable come un sistema di twistatura asimmetrica specificamente sviluppato per USB.

SEPARAZIONE TRA DATI E ALIMENTAZIONE

Uno degli aspetti tecnicamente più interessanti dell'Invictus USB è la separazione tra i conduttori destinati al trasferimento dei dati e quelli dedicati all'alimentazione.

La geometria è asimmetrica:

Conduttori dati: concentrici e twistati

Conduttori alimentazione: paralleli

L'obiettivo del progetto è ridurre il più possibile l'influenza elettrica della sezione di alimentazione sulla trasmissione dati.

CONDUTTORI DI ALIMENTAZIONE 2 × 0,55 MM²

La sezione dedicata all'alimentazione utilizza:

Sezione conduttori: 2 × 0,55 mm²

Geometria: parallela

Dielettrico: Polietilene R-TEC

Schermatura: Mylar/Alluminio + treccia in rame OFC con copertura del 95%

La sezione di alimentazione dispone quindi di una propria schermatura dedicata, separata da quella della coppia dati.

CONDUTTORI DATI 2 × 0,34 MM²

La coppia dedicata alla trasmissione digitale utilizza:

Sezione conduttori: 2 × 0,34 mm²

Geometria: concentrica twistata

Dielettrico: doppio Tecnopolimero R-TEC

Schermatura: Mylar/Alluminio + treccia in rame OFC con copertura del 95%

RNR Noise Reduction: semiconduttore al Germanio

La coppia dati è quindi trattata come una sezione indipendente del cavo, con geometria, isolamento, schermatura e sistema di riduzione del rumore dedicati.

CINQUE LIVELLI DI SCHERMATURA

Ricable descrive Invictus USB come dotato complessivamente di cinque schermature.

La costruzione comprende infatti schermature indipendenti per alimentazione e dati, alle quali si aggiunge la schermatura generale esterna.

Sezione alimentazione:

Mylar/Alluminio

Treccia in rame OFC con copertura 95%

Sezione dati:

Mylar/Alluminio

Treccia in rame OFC con copertura 95%

Schermatura generale esterna:

Treccia in rame OFC stagnato

Questa architettura permette di separare elettricamente le diverse sezioni del cavo e contemporaneamente proteggere l'intero collegamento dalle interferenze esterne.

DOPPIO DIELETTRICO R-TEC

Per i conduttori dati Invictus USB utilizza un doppio Tecnopolimero R-TEC.

La sezione di alimentazione utilizza invece Polietilene R-TEC.

L'impiego di dielettrici differenziati è parte integrante della geometria sviluppata da Ricable per controllare capacità, isolamento e impedenza della connessione.

RCS – RICABLE CYLINDER SYSTEM

Invictus USB integra inoltre il sistema RCS – Ricable Cylinder System.

La specifica ufficiale indica:

Isolante interno: 8 × Cylinder System

Ricable utilizza quindi otto elementi cilindrici interni con lo scopo di incrementare l'isolamento e ridurre l'influenza delle schermature sui parametri elettrici del cavo.

Il sistema RCS contribuisce alla particolare struttura interna che porta Invictus USB a raggiungere un diametro esterno di 16 mm.

RNR NOISE REDUCTION AL GERMANIO

La sezione dedicata ai dati integra il sistema proprietario RNR – Ricable Noise Reduction.

Ricable utilizza un semiconduttore al Germanio applicato alla sezione dati con l'obiettivo di intervenire sulle interferenze e sul rumore raccolto dal sistema.

La presenza del sistema RNR distingue ulteriormente Invictus USB dai modelli inferiori della gamma.

TEST DI TRASMISSIONE FINO A 35 METRI PASSIVI

Ricable ha sottoposto Invictus USB anche a test specificamente informatici per verificare la capacità di trasferimento dati su distanze molto superiori a quelle normalmente impiegate in un sistema Hi-Fi.

Il produttore dichiara:

Distanza massima di trasmissione passiva: 35 m

Distanza massima di trasmissione alimentata: 50 m

Durante i test Ricable dichiara di aver collegato un DAC Hi-Fi riproducendo file a 96 kHz fino a 35 metri e una periferica USB passiva fino a 30 metri.

Questi valori devono essere interpretati come risultati dei test dichiarati da Ricable e non come una modifica dello standard USB 2.0 o come garanzia universale di funzionamento con qualsiasi apparecchiatura e configurazione.

CONNETTORI USB A/B

Anche i connettori sono progettati per mantenere un elevato isolamento tra i punti di contatto.

Le caratteristiche dichiarate comprendono:

Configurazione: USB Tipo A / USB Tipo B

Contatti: rame placcato Oro 24 K

Saldatura: manuale

Lega di saldatura: eutettica Sn/Ag/Cu

Scocca: lega amagnetica

Isolamento scocca: maggiorato

Ricable dichiara per la propria soluzione di connessione prestazioni superiori del 40% rispetto ai normali connettori in ottone; si tratta di un valore comparativo dichiarato dal produttore.

DIAMETRO ESTERNO 16 MM

Invictus USB ha un diametro esterno di 16 mm.

Si tratta di una dimensione considerevole per un cavo USB, conseguenza della complessa architettura interna con conduttori dati e alimentazione separati, dielettrici dedicati, RCS e schermature multiple.

Prima dell'acquisto è quindi opportuno verificare lo spazio disponibile dietro DAC, computer, streamer o music server, soprattutto quando le porte USB sono molto ravvicinate ad altri connettori.

CARATTERISTICHE TECNICHE

Tipologia: cavo audio digitale USB

Serie: Ricable Invictus

Standard connessione: USB 2.0

Connettori: USB Tipo A / USB Tipo B

Capacità: 29 pF/m

Impedenza: 90 Ω

Resistenza: 45 Ω/km

Distanza massima di trasmissione dichiarata: 35 m passivo / 50 m alimentato

Diametro esterno: Ø 16 mm

Materiale conduttori: MARC Puro Rame 7N

Purezza rame: 99,99999%

Diametro trefolo: 0,08 mm

Struttura conduttori: UR System – sistema di twistatura asimmetrica specifica per USB

SEZIONE ALIMENTAZIONE

Sezione conduttori alimentazione: 2 × 0,55 mm²

Geometria conduttori alimentazione: parallela

Dielettrico alimentazione: Polietilene R-TEC

Schermatura alimentazione: Mylar/Alluminio + treccia in rame OFC

Copertura treccia alimentazione: 95%

SEZIONE DATI

Sezione conduttori dati: 2 × 0,34 mm²

Geometria conduttori dati: concentrica twistata

Dielettrico dati: doppio Tecnopolimero R-TEC

Schermatura dati: Mylar/Alluminio + treccia in rame OFC

Copertura treccia dati: 95%

Noise Reduction dati: sistema RNR con semiconduttore al Germanio

ISOLAMENTO E SCHERMATURA GENERALE

Isolante interno: 8 × Cylinder System RCS

Schermatura esterna: treccia in rame OFC stagnato

Numero complessivo di schermature dichiarato: 5

Protezione esterna: guaina ad elevata densità con calza in Polietilene/Nylon

CONNETTORI

Tipologia: USB A/B

Materiale scocca: lega amagnetica ad isolamento maggiorato

Contatti: rame placcato Oro 24 K

Saldatura contatti: manuale

Lega di saldatura: eutettica Sn/Ag/Cu

COSTRUZIONE

Progetto e design: Ricable

Realizzazione: completamente a mano

Produzione: artigianale italiana

Certificazioni dichiarate: CE, FCC, RoHS

LUNGHEZZE DISPONIBILI

UV05: 0,5 metri

UV1: 1 metro

UV15: 1,5 metri

UV2: 2 metri

UV3: 3 metri

UV5: 5 metri

Ricable offre inoltre la possibilità di realizzare Invictus USB in lunghezze personalizzate e di modificare su richiesta il colore esterno del cavo.

INVICTUS USB NELL'IMPIANTO HIGH-END

Invictus USB è il modello da considerare soprattutto quando la sorgente digitale e il DAC appartengono a un sistema di alto livello e il collegamento USB costituisce una parte stabile della catena audio.

La complessa separazione tra dati e alimentazione, i conduttori MARC 7N, le schermature indipendenti, il doppio R-TEC, il sistema RCS e il trattamento RNR rappresentano le principali differenze tecniche rispetto a un comune cavo USB.

La sezione dati è progettata specificamente intorno all'impedenza USB di 90 Ohm, mentre la sezione di alimentazione viene mantenuta separata mediante geometria e schermatura dedicate.

COSTRUZIONE ARTIGIANALE ITALIANA

Invictus USB è progettato da Ricable e costruito artigianalmente in Italia.

La complessità interna rende particolarmente significativa la realizzazione manuale, che riguarda anche le terminazioni e le saldature dei contatti.

Ricable associa inoltre al prodotto la propria Garanzia Totale a Vita, secondo le condizioni previste dal costruttore.

CONCLUSIONI

Ricable Invictus USB è un cavo digitale USB 2.0 A/B sviluppato senza semplificare la struttura di dati e alimentazione, che vengono invece trattati come sezioni distinte del collegamento.

L'impedenza di 90 Ω, la capacità di 29 pF/m, i conduttori MARC in rame 7N 99,99999%, le sezioni separate da 2 × 0,34 mm² per i dati e 2 × 0,55 mm² per l'alimentazione, le cinque schermature complessive, il doppio dielettrico R-TEC, il sistema 8× RCS e il trattamento RNR al Germanio definiscono un progetto particolarmente sofisticato.

È una soluzione destinata soprattutto a sistemi Hi-Fi e High-End nei quali computer, music server, streamer o network transport vengono utilizzati come sorgente digitale USB per un DAC di alto livello.

FAQ SEO

Qual è l'impedenza del Ricable Invictus USB?

Ricable dichiara un'impedenza di 90 Ω, valore specifico per la coppia differenziale utilizzata nella trasmissione USB. La capacità dichiarata è di 29 pF/m e la resistenza di 45 Ω/km.

Che conduttori utilizza Invictus USB?

Utilizza conduttori MARC in puro rame 7N con purezza dichiarata del 99,99999% e trefoli del diametro di 0,08 mm.

Quali sono le sezioni dei conduttori del Ricable Invictus USB?

I conduttori dedicati all'alimentazione hanno sezione 2 × 0,55 mm², mentre quelli destinati ai dati sono 2 × 0,34 mm².

Il Ricable Invictus USB separa dati e alimentazione?

Sì. La geometria è asimmetrica: i conduttori dati adottano una disposizione concentrica twistata, mentre quelli di alimentazione sono paralleli. Le due sezioni utilizzano inoltre dielettrici e schermature dedicate.

Quante schermature utilizza Invictus USB?

Ricable dichiara complessivamente cinque schermature: due livelli per la sezione alimentazione, due per la sezione dati e una treccia esterna generale in rame OFC stagnato.

Cos'è il sistema RCS del Ricable Invictus USB?

RCS significa Ricable Cylinder System. Invictus USB utilizza un sistema interno composto da 8 elementi cilindrici, sviluppato per incrementare l'isolamento e limitare l'influenza delle schermature sui parametri elettrici.

Invictus USB utilizza il sistema RNR al Germanio?

Sì. La sezione dedicata ai dati integra il sistema RNR – Ricable Noise Reduction – basato su un semiconduttore al Germanio.

Qual è la lunghezza massima del Ricable Invictus USB?

Le lunghezze commerciali standard arrivano a 5 metri. Ricable dichiara tuttavia test di trasmissione fino a 35 metri in modalità passiva e 50 metri in condizioni alimentate. Questi valori sono risultati di test dichiarati dal produttore e non vanno confusi con le lunghezze standard previste dalla specifica USB 2.0.

Quali connettori utilizza Ricable Invictus USB?

Utilizza USB Tipo A sul lato sorgente e USB Tipo B sul lato DAC, con contatti in rame placcati Oro 24 K e scocca in lega amagnetica ad isolamento maggiorato.

Ricable Invictus USB è indicato per un DAC High-End?

Sì. Ricable lo sviluppa espressamente per il collegamento tra computer o altra sorgente digitale USB e DAC e lo posiziona per sistemi altamente performanti.
