- A magazzino: A magazzino
- Model: 12001/12002/12003/12004
Opzioni disponibili:

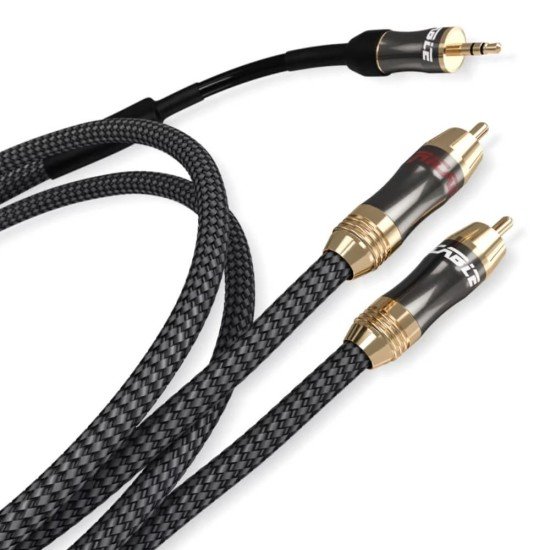

Ricable Magnus Jack 3.5/RCA è un cavo di interconnessione analogica stereo Hi-Fi terminato con Jack da 3,5 mm da un lato e 2 connettori RCA dall'altro. È progettato per collegare sorgenti e periferiche dotate di uscita stereo Jack 3,5 mm ad amplificatori, preamplificatori o altre elettroniche provviste di ingressi RCA.
La serie Magnus Jack nasce sulla base del progetto Magnus Signal, opportunamente adattato da Ricable per ottenere maggiore flessibilità e resistenza meccanica, caratteristiche particolarmente importanti per un cavo destinato a collegamenti Jack. Il produttore dichiara di aver mantenuto quasi invariate le prestazioni acustiche rispetto al progetto di derivazione.
È una soluzione indicata non soltanto per l'Hi-Fi domestico, ma anche per applicazioni professionali dove siano richieste connessioni Jack/RCA robuste e di qualità.
CONDUTTORI MARC IN RAME 7N
Magnus Jack 3.5/RCA utilizza conduttori da 2 x 0,35 mm² realizzati in rame MARC – Multicore Annealed Ricable Conductor – 7N con purezza dichiarata del 99,99999%.
I singoli trefoli hanno un diametro di soli 0,08 mm. Ricable dichiara per la tecnologia MARC una capacità di trasmissione audio superiore del 70% rispetto al tradizionale rame OFC.
La struttura dei conduttori è Twisted Pair, con geometria a conduttori twistati. Conduttori e isolamenti vengono cordati mediante un sistema con detorsione a biella-manovella sviluppato per evitare stress meccanici durante la produzione.
Il dielettrico isolante è realizzato in Polietilene.
DOPPIA SCHERMATURA EMI/RFI
Il segnale analogico viene protetto dalle interferenze attraverso una doppia schermatura.
La schermatura interna è costituita da Mylar e Alluminio, mentre quella esterna utilizza una spirale in rame OFC.
Questa configurazione, abbinata alla geometria twistata dei conduttori, è studiata per proteggere il segnale dalle interferenze elettromagnetiche e in radiofrequenza EMI/RFI.
La capacità dichiarata da Ricable è di 50 pF/m, mentre la resistenza è di 68 Ω/km.
CONNETTORI JACK 3,5 MM E RCA IN RAME-TELLURIO
Un elemento importante del Magnus Jack 3.5/RCA è la qualità delle terminazioni.
Ricable utilizza connettori realizzati in lega Rame-Tellurio e placcati Oro 24K mediante tecnica di elettrolisi. Secondo il produttore, questa soluzione permette un miglioramento dei parametri elettrici superiore al 20% rispetto ai comuni connettori realizzati in ottone.
Il dielettrico dei connettori è in Teflon, mentre la scocca è amagnetica e realizzata in lega antidisturbo.
I contatti vengono saldati manualmente utilizzando una speciale lega eutettica Sn/Ag/Cu.
COLLEGAMENTO JACK 3,5 MM / 2 RCA
La configurazione del Magnus Jack 3.5/RCA prevede un connettore Jack stereo da 3,5 mm e due connettori RCA per i canali destro e sinistro.
È quindi particolarmente utile per collegare all'impianto Hi-Fi apparecchiature dotate esclusivamente o principalmente di uscita analogica Jack 3,5 mm.
Tra gli utilizzi possibili:
lettori portatili con uscita Jack 3,5 mm verso amplificatore;
DAC portatili verso ingresso RCA dell'amplificatore;
computer con uscita analogica Jack verso amplificatore Hi-Fi;
schede audio e interfacce compatibili verso ingressi RCA;
dispositivi audio portatili verso amplificatore o preamplificatore;
apparecchiature professionali compatibili con questo tipo di connessione.
È importante ricordare che il collegamento è analogico: la presa Jack utilizzata dalla sorgente deve quindi fornire un segnale audio analogico stereo compatibile.
FLESSIBILITÀ E RESISTENZA MECCANICA
Rispetto al normale Magnus Signal, Ricable ha sviluppato la famiglia Magnus Jack ponendo particolare attenzione alla flessibilità e alla resistenza meccanica.
Questo aspetto facilita l'utilizzo con apparecchi portatili, computer, DAC compatti e in generale con dispositivi sui quali un cavo troppo rigido potrebbe esercitare un'eccessiva sollecitazione sulla presa Jack.
Il diametro esterno dichiarato è di 8,9 mm e la protezione utilizza una guaina ad elevata densità rivestita con calza in Polietilene/Nylon.
COSTRUZIONE ARTIGIANALE ITALIANA
Magnus Jack 3.5/RCA è realizzato completamente a mano e costruito artigianalmente in Italia.
Ricable propone quattro lunghezze standard da 0,5 a 3 metri, ma la costruzione artigianale consente di richiedere anche lunghezze personalizzate. Il produttore prevede inoltre la possibilità di richiedere variazioni della configurazione e del colore esterno per particolari esigenze d'installazione.
CARATTERISTICHE TECNICHE
Tipologia: cavo analogico stereo di segnale
Connessione lato sorgente: Jack stereo 3,5 mm
Connessione lato amplificatore: 2 RCA
Capacità: 50 pF/m
Resistenza: 68 Ω/km
Diametro esterno: 8,9 mm
Sezione conduttori: 2 x 0,35 mm²
Struttura conduttori: Twisted Pair
Diametro trefolo: 0,08 mm
Materiale conduttori: MARC puro rame 7N 99,99999%
Geometria: conduttori twistati
Dielettrico isolante: Polietilene
Schermatura: doppia
Schermatura interna: Mylar e Alluminio
Schermatura esterna: spirale in rame OFC
Protezione esterna: guaina ad elevata densità con calza in Polietilene/Nylon
Materiale connettori: lega Rame-Tellurio
Placcatura connettori: Oro 24K
Dielettrico connettori: Teflon
Scocca connettori: amagnetica
Materiale scocca: lega antidisturbo
Contatti: saldati a mano
Lega di saldatura: speciale lega eutettica Sn/Ag/Cu
Costruzione: artigianale
Progettazione: Italia
Produzione: Italia
LUNGHEZZE DISPONIBILI
JR05: 0,5 metri
JR1: 1 metro
JR2: 2 metri
JR3: 3 metri
Disponibili lunghezze e configurazioni personalizzate su richiesta.
CERTIFICAZIONI
Marcatura CE
Certificazione FCC
Certificazione RoHS
Progettato in Italia
CONCLUSIONE
Ricable Magnus Jack 3.5/RCA è una soluzione specifica per integrare nell'impianto Hi-Fi sorgenti dotate di uscita analogica Jack 3,5 mm senza ricorrere a semplici adattatori o cavi generici. Conduttori MARC in rame 7N, sezione 2 x 0,35 mm², doppia schermatura, geometria Twisted Pair e connettori in Rame-Tellurio placcati Oro 24K ne fanno un'interconnessione particolarmente curata sia elettricamente sia meccanicamente.
FAQ SEO
A cosa serve Ricable Magnus Jack 3.5/RCA?
Serve a collegare una sorgente dotata di uscita analogica stereo Jack da 3,5 mm a un amplificatore, preamplificatore o altra elettronica dotata di ingressi RCA stereo.
Quali conduttori utilizza Magnus Jack 3.5/RCA?
Utilizza conduttori MARC in puro rame 7N con purezza dichiarata del 99,99999%, sezione di 2 x 0,35 mm² e trefoli da 0,08 mm.
Qual è la capacità del Ricable Magnus Jack 3.5/RCA?
Ricable dichiara una capacità di 50 pF/m e una resistenza di 68 Ω/km.
Come è schermato il Magnus Jack 3.5/RCA?
Adotta una doppia schermatura: Mylar e Alluminio internamente e una spirale in rame OFC esternamente. La geometria dei conduttori è di tipo Twisted Pair.
Di quale materiale sono i connettori?
Ricable utilizza connettori in lega Rame-Tellurio placcati Oro 24K, con dielettrico in Teflon, scocca amagnetica e contatti saldati manualmente con lega eutettica Sn/Ag/Cu.
Magnus Jack 3.5/RCA può essere collegato a un computer?
Sì, a condizione che il computer disponga di un'uscita audio analogica stereo Jack da 3,5 mm. I due RCA possono quindi essere collegati a un ingresso linea dell'amplificatore Hi-Fi.
È uguale al Ricable Magnus Signal RCA?
No. Magnus Jack deriva tecnicamente dal Magnus Signal, ma è specificamente sviluppato per le connessioni Jack e presenta una costruzione ottimizzata per maggiore flessibilità e resistenza meccanica. La versione qui descritta è terminata Jack stereo 3,5 mm / 2 RCA.
Quali lunghezze sono disponibili?
Le lunghezze standard sono 0,5 m, 1 m, 2 m e 3 m, identificate rispettivamente dalle sigle JR05, JR1, JR2 e JR3. Ricable può inoltre realizzare lunghezze personalizzate.
