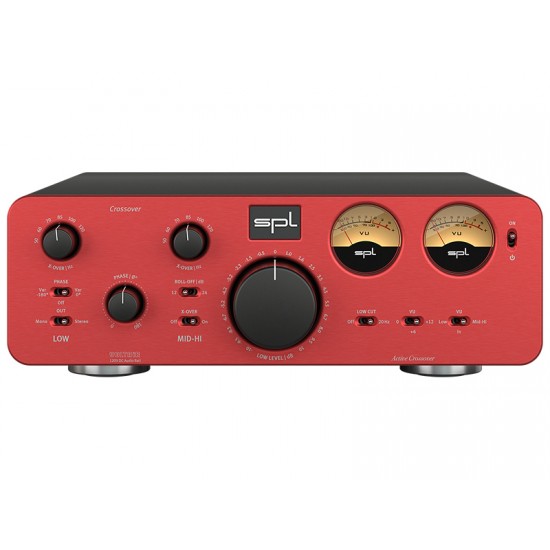

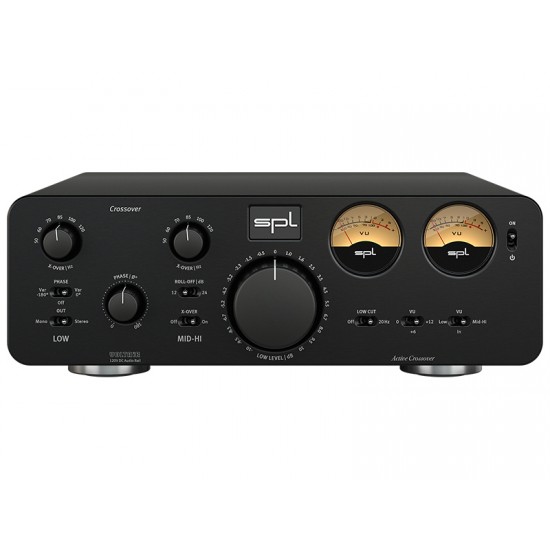

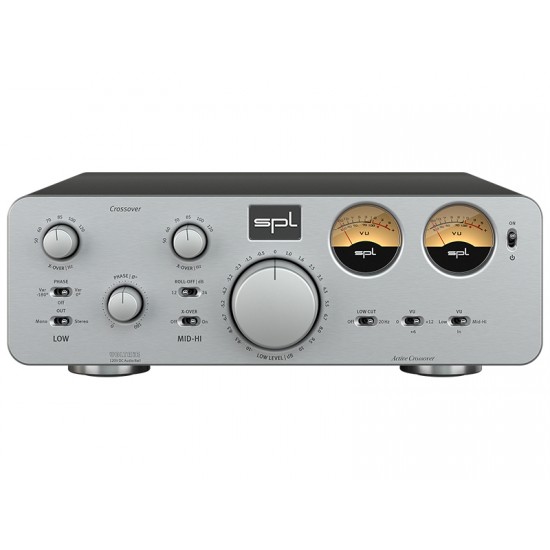

SPL Crossover: il crossover analogico progettato per impianti Hi-End senza compromessi

Lo SPL Crossover è un crossover elettronico analogico a due vie sviluppato per gli audiofili che desiderano integrare uno o due subwoofer all'interno di un sistema Hi-Fi mantenendo il percorso del segnale completamente analogico.

In un mercato dominato quasi esclusivamente da crossover digitali, SPL propone una soluzione dedicata agli impianti di elevata qualità, evitando qualsiasi conversione A/D e D/A e preservando integralmente la purezza della catena analogica.

Grazie alla tecnologia proprietaria VOLTAiR 120V, alla circuitazione completamente analogica e ai filtri attivi di precisione, il Crossover permette di ottenere un'integrazione estremamente naturale tra diffusori principali e subwoofer, migliorando estensione, controllo e coerenza della risposta in frequenza.

Tecnologia VOLTAiR 120V: il cuore della filosofia SPL

Come tutte le elettroniche della serie Professional Fidelity, anche il Crossover utilizza la tecnologia VOLTAiR.

L'intera sezione audio opera con una tensione di ±60 Volt, pari a 120 Volt complessivi, grazie agli amplificatori operazionali proprietari SUPRA 120V sviluppati da SPL.

Questa architettura offre una headroom molto superiore rispetto ai circuiti tradizionali, incrementando gamma dinamica, rapporto segnale/rumore e naturalezza della riproduzione.

Durante l'ascolto il risultato è un suono estremamente rilassato, trasparente e ricco di microdettagli, senza la sensazione di compressione spesso associata ai sistemi digitali.

Integrazione perfetta tra diffusori e subwoofer

Lo SPL Crossover è stato progettato per risolvere uno degli aspetti più delicati nella realizzazione di un sistema Hi-Fi: l'integrazione corretta della gamma bassa.

L'apparecchio suddivide il segnale in due sezioni indipendenti:

• LOW, dedicata al subwoofer o ai diffusori per le basse frequenze;
• MID-HI, destinata ai diffusori principali.

Le frequenze di crossover possono essere impostate indipendentemente tra 50 Hz e 120 Hz, consentendo un adattamento preciso alle caratteristiche dell'impianto e dell'ambiente d'ascolto.

Il filtro LOW utilizza una pendenza di 24 dB/ottava, mentre il filtro MID-HI può essere selezionato tra 12 dB e 24 dB per ottava, offrendo maggiore flessibilità nella ricerca dell'integrazione ideale.

Controllo di fase per una risposta perfettamente coerente

Uno degli elementi più importanti del progetto è il controllo di fase variabile.

Il Crossover permette di regolare l'allineamento temporale tra subwoofer e diffusori principali, evitando cancellazioni e rinforzi indesiderati nella zona di incrocio.

Quando la regolazione non è necessaria, il circuito di fase può essere completamente escluso dal percorso del segnale, preservando la massima purezza sonora.

Configurazione mono o stereo

Il Crossover può essere utilizzato sia con un singolo subwoofer sia con una coppia di subwoofer.

In modalità Stereo, i canali sinistro e destro rimangono completamente separati.

In modalità Mono, il dispositivo somma automaticamente le basse frequenze e le invia ad entrambe le uscite LOW, facilitando l'utilizzo di un singolo subwoofer senza ricorrere a collegamenti esterni aggiuntivi.

Low Cut e regolazione del livello dei bassi

Per proteggere diffusori e finali di potenza è disponibile un filtro Low Cut a 20 Hz, che elimina le frequenze infrasoniche non udibili.

Questa funzione riduce il lavoro richiesto agli amplificatori e limita le escursioni inutili dei woofer, contribuendo ad una riproduzione più pulita e controllata.

Il livello del subwoofer può inoltre essere regolato da −10 dB a +10 dB, permettendo sia una perfetta calibrazione dell'impianto sia un leggero rinforzo della gamma bassa quando richiesto dalla registrazione o dalle preferenze dell'ascoltatore.

Connessioni professionali e VU meter analogici

Il pannello posteriore mette a disposizione:

• ingressi XLR bilanciati;
• ingressi RCA dorati;
• uscite LOW bilanciate;
• uscite MID-HI bilanciate.

Le connessioni XLR consentono di realizzare collegamenti anche molto lunghi verso finali mono o diffusori attivi senza aumentare la suscettibilità ai disturbi.

Sul pannello frontale trovano posto due eleganti VU meter analogici, regolabili tramite selettore dedicato per adattare la visualizzazione ai diversi livelli di segnale.

AMP CTL e costruzione Made in Germany

Il Crossover integra la connessione AMP CTL, che permette di controllare automaticamente l'accensione e lo spegnimento fino a quattro dispositivi compatibili con trigger a 12 Volt, come i finali SPL Performer.

L'intero apparecchio viene progettato e costruito nello stabilimento SPL di Niederkrüchten, in Germania, utilizzando componentistica selezionata, alimentazione lineare con trasformatore toroidale schermato e numerosi componenti through-hole nelle sezioni più importanti del circuito.

Il crossover analogico per impianti High-End

Lo SPL Crossover rappresenta una soluzione unica per chi desidera ottenere un'integrazione impeccabile tra diffusori e subwoofer senza introdurre elaborazioni digitali nella catena audio.

La combinazione tra tecnologia VOLTAiR 120V, filtri analogici di precisione, controllo di fase, configurazione mono/stereo, Low Cut e costruzione Made in Germany lo rende un componente ideale per sistemi Hi-Fi e High-End orientati alla massima fedeltà musicale.

CARATTERISTICHE TECNICHE

Tipologia

• Crossover elettronico analogico stereo a 2 vie
• Tecnologia proprietaria: SPL VOLTAiR 120V
• Percorso del segnale: completamente analogico
• Conversione A/D - D/A: assente

STADIO ANALOGICO

• Tecnologia operazionale: SUPRA 120V
• Tensione operativa stadio audio: ±60 V
• Tensione complessiva: 120 V DC

INGRESSI ANALOGICI

Bilanciati

• 1 × XLR stereo

Sbilanciati

• 1 × RCA stereo

Caratteristiche ingresso

• Livello massimo: +32,5 dBu
• Impedenza ingresso RCA: 20 kΩ
• Impedenza ingresso XLR: 20 kΩ
• Reiezione modo comune (CMRR): 82 dB

USCITE

LOW

• XLR stereo bilanciato

MID-HI

• XLR stereo bilanciato

FREQUENZA DI CROSSOVER

Regolazione continua:

• 50 Hz – 120 Hz

PENDENZA FILTRI

LOW PASS

• 24 dB/ottava

HIGH PASS (MID-HI)

Selezionabile:

• 12 dB/ottava
• 24 dB/ottava

CONTROLLO DI FASE

Regolazione continua:

• 0° – 180°

Bypass fase:

• presente

MODALITÀ OPERATIVE

• Stereo
• Mono

In modalità Mono il segnale delle basse frequenze viene sommato automaticamente e inviato ad entrambe le uscite LOW.

LOW CUT

Filtro subsonico:

• 20 Hz

Inseribile ed escludibile.

REGOLAZIONE LIVELLO BASSI

LOW Level:

• −10 dB / +10 dB

VU METER

• Doppi VU meter analogici
• Livello selezionabile

AMP CTL

Sistema proprietario SPL per:

• accensione automatica
• spegnimento automatico

Compatibile con elettroniche SPL Professional Fidelity.

Può controllare fino a quattro apparecchi compatibili.

ALIMENTAZIONE

Alimentazione interna

• Alimentazione lineare
• Trasformatore toroidale schermato

Alimentazione di rete

• 230 V AC / 50 Hz
• 115 V AC / 60 Hz

Consumo massimo:

• 30 VA

Standby:

• <0,3 W

DIMENSIONI

• Larghezza: 278 mm
• Altezza: 100 mm
• Profondità: 300 mm

PESO

• Peso apparecchio: 4,65 kg
• Peso spedizione: 5,4 kg

PRODUZIONE

• Costruito in Germania
• Serie Professional Fidelity SPL

FAQ SEO

A cosa serve lo SPL Crossover?

Lo SPL Crossover permette di suddividere il segnale audio tra diffusori principali e subwoofer utilizzando esclusivamente circuiti analogici, evitando qualsiasi conversione digitale.

È un crossover digitale?

No.

Il percorso del segnale rimane completamente analogico dall'ingresso all'uscita. Non sono presenti conversioni A/D o D/A.

Quali frequenze di crossover sono disponibili?

La frequenza è regolabile in continuo da 50 Hz a 120 Hz, adattandosi facilmente alla maggior parte dei diffusori da pavimento e da stand.

È possibile utilizzare uno oppure due subwoofer?

Sì.

Il Crossover può funzionare sia in modalità Stereo sia in modalità Mono.

In modalità Mono il segnale delle basse frequenze viene automaticamente sommato e inviato ad entrambe le uscite LOW.

Il filtro High Pass è regolabile?

Sì.

Per le uscite MID-HI è possibile scegliere una pendenza di 12 dB oppure 24 dB per ottava.

È presente il controllo di fase?

Sì.

La fase è regolabile in continuo da 0° a 180°.

Quando non necessario il circuito può essere completamente escluso dal percorso del segnale.

A cosa serve il filtro Low Cut?

Il filtro 20 Hz Low Cut elimina le frequenze infrasoniche che potrebbero provocare inutili escursioni dei woofer o sovraccaricare il subwoofer.

È possibile regolare il livello del subwoofer?

Sì.

Il controllo LOW Level permette una regolazione da −10 dB a +10 dB, facilitando l'integrazione del subwoofer con i diffusori principali.

Cos'è AMP CTL?

AMP CTL è il sistema proprietario SPL che sincronizza automaticamente l'accensione e lo spegnimento di finali e componenti Professional Fidelity compatibili.

Dove viene costruito?

Lo SPL Crossover viene interamente progettato e costruito nello stabilimento SPL di Niederkrüchten (Germania).
