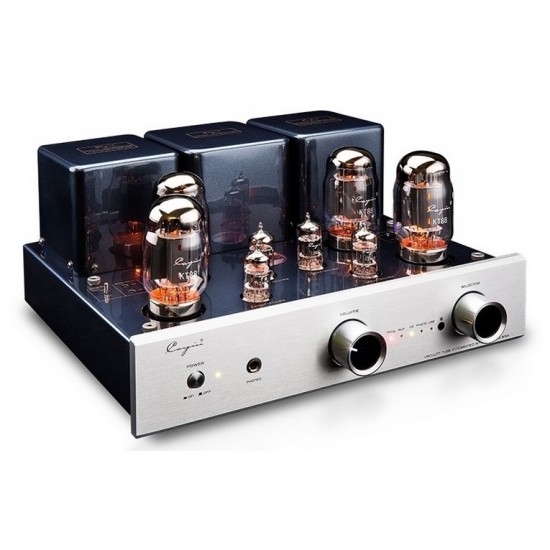

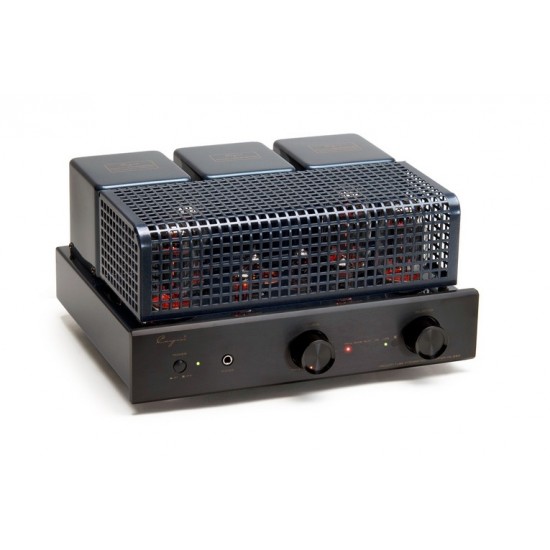

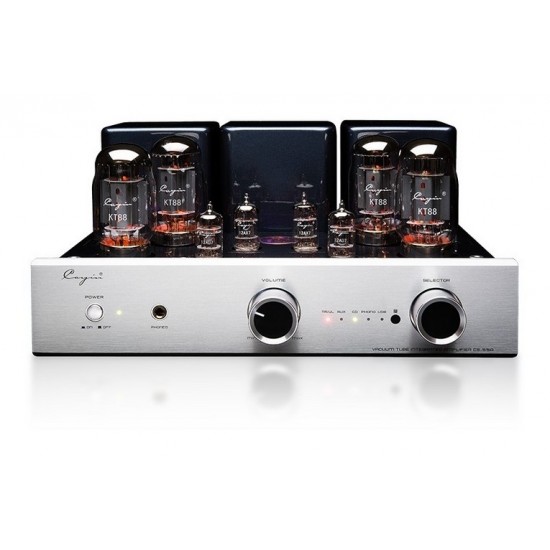

Cayin CS-55A KT88 – Amplificatore integrato valvolare

Il Cayin CS-55A KT88 è un amplificatore integrato valvolare stereo in configurazione push-pull Classe AB1, progettato per offrire la possibilità di scegliere tra funzionamento Triode e Ultralinear e di utilizzare valvole finali KT88 oppure EL34.

La costruzione impiega cablaggio interno point-to-point realizzato a mano, due trasformatori d'uscita EI ad ampia banda e un trasformatore toroidale dedicato all'alimentazione. Completano il progetto componenti audio-grade, resistenze a film di carbone, zoccoli ceramici e potenziometro motorizzato ALPS.

POTENZA UFFICIALE CAYIN – CONFIGURAZIONE KT88

Questo è il dato da riportare con particolare attenzione.

Con 4 valvole KT88, Cayin dichiara ufficialmente:

Modalità Triode: 2 × 22 W RMS

Modalità Ultralinear: 2 × 40 W RMS.

La pagina ufficiale Cayin sintetizza infatti il CS-55A come amplificatore capace di 40 watt per canale utilizzando quattro KT88 in configurazione push-pull Classe AB Ultralinear.

Potenza con EL34

Il CS-55A permette anche di sostituire le KT88 con quattro EL34, agendo sull'apposito selettore posteriore.

Con EL34 la potenza ufficiale diventa:

Modalità Triode: 2 × 20 W RMS

Modalità Ultralinear: 2 × 38 W RMS.

Questa distinzione è importante: 40/22 W sono i valori con KT88; 38/20 W sono quelli con EL34.

TRIODE E ULTRALINEAR

La possibilità di commutare il funzionamento dello stadio finale permette di scegliere tra due differenti configurazioni operative.

La modalità Ultralinear mette a disposizione la massima potenza, raggiungendo 40 W per canale con KT88, mentre la modalità Triode riduce la potenza a 22 W per canale.

La commutazione TR/UL è gestibile direttamente dall'amplificatore ed è prevista anche sul telecomando.

VALVOLE KT88 ED EL34

La configurazione KT88 utilizza:

2 × 12AX7 / ECC83

2 × 12AU7 / ECC82

4 × KT88.

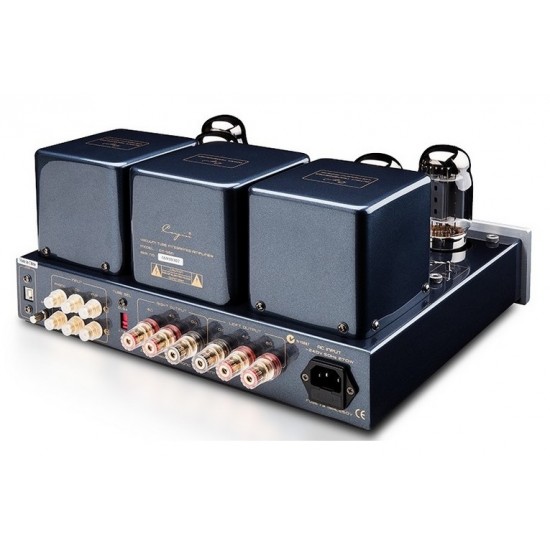

Sul pannello posteriore è presente il selettore EL34/KT88, mentre sul pannello superiore si trovano il Bias Meter e i controlli per la regolazione individuale del bias delle quattro valvole finali. Cayin raccomanda di effettuare correttamente la selezione della tipologia di valvola e la relativa regolazione del bias quando si sostituiscono le finali.

PHONO MM INTEGRATO

Il CS-55A dispone di uno stadio phono MM integrato, quindi può essere collegato direttamente a un giradischi con testina Moving Magnet compatibile.

Specifiche ufficiali:

Sensibilità: 3 mV

Impedenza: 47 kΩ

Guadagno: 40 dB

Errore RIAA: inferiore a ±0,25 dB

Rapporto S/N: 68 dB.

È presente anche il terminale di massa GND dedicato al giradischi.

DAC USB 32 BIT / 384 kHz

Un altro elemento distintivo del CS-55A è il DAC USB integrato.

L'ingresso USB 2.0 supporta Audio Class 1.0 e 2.0 e segnali PCM con:

Word length: 16–32 bit

Frequenza di campionamento: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 kHz.

Cayin specifica inoltre che la sezione USB utilizza trasferimento asincrono.

INGRESSI E USCITA CUFFIE

Sono disponibili quattro sorgenti selezionabili:

USB

Phono MM

CD

AUX.

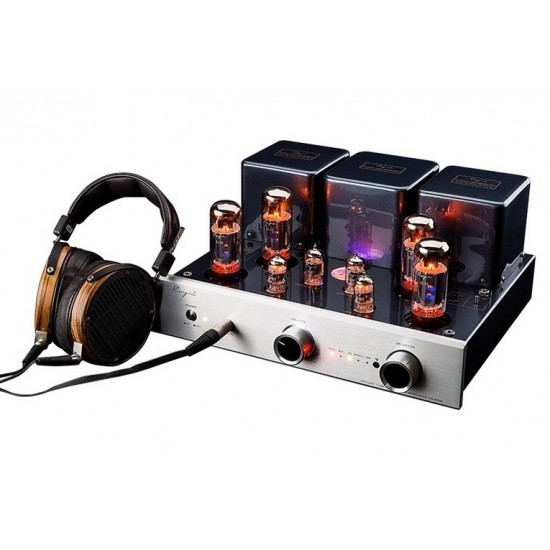

Sul pannello frontale è inoltre presente una presa cuffia jack da 6,3 mm.

Per i diffusori sono previsti terminali separati per carichi nominali di 4 Ω e 8 Ω.

CARATTERISTICHE TECNICHE

• Tipologia: amplificatore integrato valvolare stereo
• Configurazione: push-pull Classe AB1
• Modalità: Triode / Ultralinear
• Valvole pre: 2 × 12AX7/ECC83
• Valvole driver: 2 × 12AU7/ECC82
• Valvole finali installate: 4 × KT88
• Compatibilità finali: KT88 / EL34
• Potenza KT88 Ultralinear: 2 × 40 W RMS
• Potenza KT88 Triode: 2 × 22 W RMS
• Potenza EL34 Ultralinear: 2 × 38 W RMS
• Potenza EL34 Triode: 2 × 20 W RMS
• Risposta in frequenza KT88: 5 Hz–44 kHz (-3 dB)
• Risposta in frequenza EL34: 5 Hz–48 kHz (-3 dB)
• THD: 1% a 1 kHz
• Rapporto S/N: 92 dB
• Sensibilità ingresso KT88: 270 mV
• Impedenza ingresso: 100 kΩ
• Uscite diffusori: 4 Ω / 8 Ω
• Ingressi: USB, Phono MM, CD, AUX
• Phono MM: sì
• Sensibilità Phono: 3 mV
• Impedenza Phono: 47 kΩ
• Guadagno Phono: 40 dB
• Errore RIAA: <±0,25 dB
• S/N Phono: 68 dB
• DAC USB: integrato asincrono
• Risoluzione USB: fino a 32 bit/384 kHz
• Uscita cuffie: jack 6,3 mm
• Bias Meter: integrato
• Bias: regolabile individualmente
• Telecomando: incluso
• Soft Start: circa 30 secondi
• Trasformatore alimentazione: toroidale
• Trasformatori d'uscita: 2 × EI ad ampia banda
• Cablaggio: point-to-point realizzato a mano
• Potenziometro: ALPS motorizzato
• Consumo massimo: 270 W
• Dimensioni (L × P × A): 360 × 334 × 180 mm
• Peso netto: 17 kg.

CONTESTO DI UTILIZZO

Il Cayin CS-55A KT88 è particolarmente interessante per chi desidera costruire un sistema stereo attorno a un unico amplificatore valvolare capace di gestire sorgenti sia analogiche sia digitali.

Il phono MM integrato permette di collegare direttamente un giradischi, mentre il DAC USB fino a 32 bit/384 kHzconsente l'utilizzo di un computer o altra sorgente USB compatibile. La possibilità di utilizzare KT88 o EL34 e di scegliere fra Triode e Ultralinear offre inoltre una flessibilità non comune in questa categoria.

Con 40 W per canale in Ultralinear, l'abbinamento ideale rimane con diffusori di sensibilità adeguata e con un'impedenza compatibile con le uscite 4/8 Ω dell'amplificatore. Non lo presenterei genericamente come un amplificatore per qualsiasi diffusore: efficienza, curva d'impedenza e dimensioni dell'ambiente restano determinanti.

CONCLUSIONE

Il Cayin CS-55A KT88 è un integrato valvolare completo e versatile, capace di combinare amplificazione push-pull, selezione Triode/Ultralinear, compatibilità KT88/EL34, phono MM, DAC USB ad alta risoluzione e uscita cuffie.

Per questa specifica versione KT88 i valori da mettere maggiormente in evidenza sono 2 × 40 W RMS in Ultralinear e 2 × 22 W RMS in Triode, esattamente come dichiarato dal manuale ufficiale Cayin.

FAQ SEO

Quanta potenza ha il Cayin CS-55A con valvole KT88?

Con quattro KT88 Cayin dichiara 40 W + 40 W RMS in modalità Ultralinear e 22 W + 22 W RMS in modalità Triode.

La potenza cambia montando valvole EL34?

Sì. Con quattro EL34 la potenza ufficiale diventa 38 W + 38 W RMS in Ultralinear e 20 W + 20 W RMS in Triode.

Il Cayin CS-55A ha il phono integrato?

Sì. Dispone di uno stadio Phono MM con sensibilità di 3 mV, impedenza 47 kΩ, guadagno 40 dB ed equalizzazione RIAA.

Il Cayin CS-55A dispone di un DAC?

Sì. Integra un DAC USB asincrono compatibile con segnali PCM fino a 32 bit/384 kHz.

Quali diffusori si possono collegare?

Il CS-55A dispone di terminali dedicati per diffusori da 4 e 8 Ω. Il manuale specifica inoltre che con diffusori nominalmente da 6 Ω può essere utilizzato il terminale 4 oppure 8 Ω.

Quanto pesa il Cayin CS-55A?

Il peso netto ufficiale è 17 kg, con dimensioni di 360 × 334 × 180 mm (L × P × A).
