Il Kimber Kable TAK-AG DIN WBT-0114 AG è un cavo phono High-End progettato specificamente per collegare il braccio del giradischi all'ingresso phono o a un preamplificatore phono esterno.

TAK-AG rappresenta la versione interamente in argento della famiglia TAK di Kimber Kable. Utilizza quattro conduttori in argento puro VariStrand disposti secondo la geometria GyroQuadratic e isolati mediante dielettrico in Teflon trasparente.

La configurazione proposta da Evoluzione Hi-Fi utilizza un connettore DIN lato braccio e connettori RCA WBT-0114 AG lato pre phono.

È venduto singolarmente, come è corretto per un cavo phono stereo DIN-RCA.

QUATTRO CONDUTTORI IN ARGENTO PURO VARISTRAND

Il dato costruttivo più importante del TAK-AG è l'impiego dell'argento puro.

Audio Reference, distributore ufficiale Kimber Kable per l'Italia, specifica:

4 conduttori

Argento puro

Tecnologia VariStrand

Geometria GyroQuadratic

Dielettrico in Teflon trasparente

Non si tratta quindi di un cavo in rame con semplice placcatura superficiale in argento.

Nel TAK-AG l'argento costituisce il materiale dei conduttori di segnale.

TECNOLOGIA VARISTRAND

I conduttori utilizzano la tecnologia Kimber VariStrand.

VariStrand prevede l'impiego di trefoli di diametro differente all'interno del conduttore, secondo una soluzione sviluppata da Kimber per controllare il comportamento del segnale lungo il cavo.

Nel TAK-AG questa tecnologia viene applicata a conduttori in argento puro.

È un elemento importante per distinguere TAK-AG non soltanto dai comuni cavi phono, ma anche dalle altre versioni della stessa famiglia Kimber.

GEOMETRIA GYROQUADRATIC

I quattro conduttori sono organizzati secondo la geometria Kimber GyroQuadratic.

Questa architettura utilizza quattro conduttori intrecciati in una configurazione sviluppata per controllare i parametri elettrici e l'interazione con i disturbi esterni.

In un collegamento phono questo aspetto assume particolare importanza perché il segnale proveniente dalla testina ha un livello estremamente basso, soprattutto quando viene utilizzata una testina Moving Coil.

Rumore e interferenze che sarebbero meno significativi su un collegamento linea possono quindi diventare chiaramente rilevanti tra testina e pre phono.

DIELETTRICO IN TEFLON TRASPARENTE

Il listino ufficiale italiano specifica per TAK-AG un dielettrico in Teflon trasparente.

La scelta del dielettrico è particolarmente importante in un cavo phono perché contribuisce ai parametri elettrici del collegamento, compresa la capacità.

Il Teflon è utilizzato da Kimber in numerosi cavi di livello superiore per le sue caratteristiche dielettriche.

DIN LATO BRACCIO

Questa specifica configurazione utilizza un connettore DIN lato giradischi/braccio.

È destinata quindi ai bracci dotati della corrispondente presa DIN per il collegamento del cavo phono separato.

Prima dell'acquisto è importante verificare il connettore presente sul proprio braccio, perché non tutti i giradischi utilizzano la stessa connessione.

Kimber prevede inoltre una specifica opzione SME DIN, disponibile nelle varianti con orientamento del pin a 0° e 90°.

La compatibilità meccanica deve quindi essere controllata sul modello di braccio utilizzato.

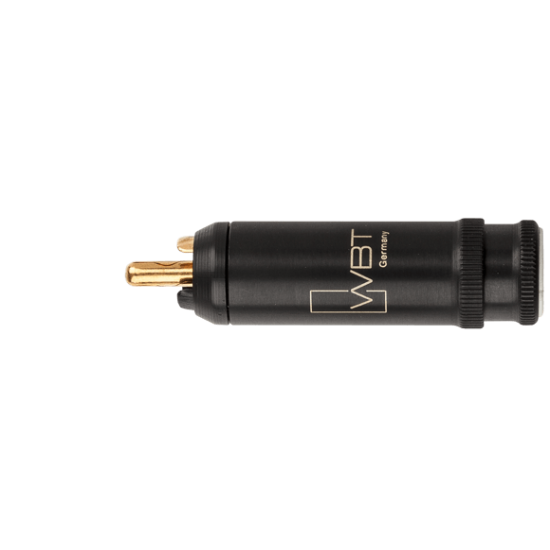

WBT-0114 AG LATO PHONO

L'altra estremità di questa versione utilizza connettori RCA WBT-0114 AG.

La sigla AG identifica la variante WBT con conduttori di segnale in argento.

La configurazione è quindi:

Lato giradischi/braccio → DIN

Lato pre phono → RCA WBT-0114 AG

Questo è un punto importante anche per la denominazione SEO: “DIN WBT 114Ag” dovrebbe essere corretto nella sigla ufficiale:

DIN – WBT-0114 AG

UN CAVO SPECIFICO PER IL SEGNALE PHONO

TAK-AG non è un normale cavo RCA di linea adattato all'utilizzo con il giradischi.

È un cavo progettato espressamente per il collegamento del braccio.

Il suo utilizzo tipico è:

Testina → cablaggio interno del braccio → presa DIN → TAK-AG → preamplificatore phono

oppure:

Giradischi con braccio DIN → TAK-AG → ingresso phono dell'amplificatore

È quindi particolarmente indicato per giradischi e bracci di livello elevato nei quali il cavo phono è separabile.

PARTICOLARMENTE INTERESSANTE CON TESTINE MC

Una testina Moving Coil può generare un segnale di pochi decimi di millivolt.

Questo rende il tratto compreso tra testina e pre phono uno dei collegamenti più delicati dell'intero sistema analogico.

TAK-AG è quindi particolarmente coerente con:

Testine MC a bassa uscita

Testine MC ad alta uscita

Testine MM di livello elevato

Bracci High-End con uscita DIN

Preamplificatori phono separati

Amplificatori dotati di ingresso phono di elevata qualità

La compatibilità elettrica della testina dipende comunque soprattutto dal pre phono, dal carico e dalla capacità complessiva del sistema.

TAK-CU, TAK-HB E TAK-AG

La famiglia Kimber TAK è disponibile in tre differenti configurazioni metallurgiche.

TAK-CU

4 conduttori

Rame VariStrand OFE

Geometria GyroQuadratic

Teflon bianco e giallo

TAK-HB

4 conduttori

2 conduttori in rame + 2 in argento

VariStrand

Geometria GyroQuadratic

Teflon nero e trasparente

TAK-AG

4 conduttori

Argento puro VariStrand

Geometria GyroQuadratic

Teflon trasparente

TAK-AG rappresenta quindi il vertice della famiglia TAK per quanto riguarda il materiale dei conduttori.

CONFIGURAZIONI DISPONIBILI

Il listino ufficiale italiano prevede per TAK-AG diverse terminazioni:

DIN → Ultraplate

Ultraplate → Ultraplate

DIN → WBT-0114 AG

WBT-0114 AG → WBT-0114 AG

WBT-0102 AG → WBT-0102 AG

È inoltre disponibile l'opzione SME DIN in sostituzione del DIN standard.

La pagina Evoluzione Hi-Fi in oggetto deve essere chiaramente dedicata alla configurazione:

DIN → WBT-0114 AG

in modo da non sovrapporsi alle altre versioni TAK-AG.

LUNGHEZZE A LISTINO ITALIANO

Per la configurazione DIN → WBT-0114 AG, il listino ufficiale Audio Reference riporta:

0,50 m

1,00 m

1,50 m

2,00 m

Il configuratore Kimber internazionale propone inoltre altre misure, ma per la pagina italiana è preferibile utilizzare come riferimento principale le lunghezze effettivamente riportate dal distributore nazionale.

CARATTERISTICHE TECNICHE

Marca: Kimber Kable

Modello: TAK-AG

Tipologia: cavo phono / cavo per braccio

Configurazione: singolo cavo stereo

Applicazione: giradischi / braccio → preamplificatore phono

Geometria: GyroQuadratic

Numero conduttori: 4

Materiale conduttori: argento puro

Tecnologia conduttori: VariStrand

Dielettrico: Teflon

Colore dielettrico: trasparente

Connettore lato braccio: DIN

Connettori lato phono: RCA WBT-0114 AG

Materiale percorso di segnale WBT versione AG: argento

Trasmissione: analogica phono

Versione rame: TAK-CU

Versione ibrida rame/argento: TAK-HB

Versione argento: TAK-AG

Lunghezze DIN → WBT-0114 AG a listino italiano: 0,50 / 1 / 1,50 / 2 m

Opzione SME DIN: disponibile

SME DIN Style A: pin angolato 0°

SME DIN Style B: pin angolato 90°

Configurazione commerciale: cadauno / singolo cavo

Distributore ufficiale italiano: Audio Reference

NOTA SULLA SCHERMATURA

Non attribuirei al TAK-AG la complessa schermatura utilizzata nei più recenti KSPHONO Select.

TAK-AG e KSPHONO-AG sono due progetti differenti.

Il KSPHONO-AG utilizza una struttura schermata molto più articolata con piano di massa dedicato in argento, mentre TAK-AG appartiene alla famiglia TAK con geometria GyroQuadratic a quattro conduttori.

Trasferire automaticamente la struttura del KSPHONO al TAK-AG sarebbe quindi tecnicamente scorretto.

NOTA SUI PARAMETRI ELETTRICI

Per un cavo phono sarebbe particolarmente utile conoscere la capacità espressa in pF/m.

Tuttavia, nelle fonti ufficiali correnti verificate per TAK-AG non risultano pubblicati in modo inequivocabile valori specifici di:

Capacità

Induttanza

Resistenza DC

Non utilizzo quindi valori appartenenti ad altri Kimber analogici, come KCAG, né quelli dei modelli Select KSPHONO.

Questo evita di attribuire al TAK-AG parametri elettrici non documentati per questo specifico progetto.

CONCLUSIONE

Kimber Kable TAK-AG DIN WBT-0114 AG è un cavo phono High-End sviluppato per sistemi analogici di alto livello.

La costruzione con quattro conduttori in argento puro VariStrand, geometria GyroQuadratic e dielettrico in Teflon trasparente lo colloca al vertice della famiglia TAK, mentre la configurazione DIN → WBT-0114 AG è particolarmente indicata per bracci dotati di uscita DIN collegati a preamplificatori phono con ingressi RCA.

Un cavo specialistico, progettato per uno dei segnali più piccoli e delicati presenti in un sistema Hi-Fi.

FAQ SEO

Il Kimber TAK-AG utilizza argento puro?

Sì. Il distributore ufficiale italiano specifica quattro conduttori in argento puro con tecnologia VariStrand.

Quanti conduttori utilizza il Kimber Kable TAK-AG?

TAK-AG utilizza quattro conduttori disposti secondo la geometria Kimber GyroQuadratic.

Che connettori monta questa versione del TAK-AG?

La configurazione della pagina Evoluzione Hi-Fi utilizza DIN lato braccio e RCA WBT-0114 AG lato preamplificatore phono.

Qual è la differenza tra TAK-CU, TAK-HB e TAK-AG?

TAK-CU utilizza quattro conduttori in rame OFE; TAK-HB combina due conduttori in rame e due in argento; TAK-AG utilizza quattro conduttori in argento puro.

Quale dielettrico utilizza TAK-AG?

Kimber TAK-AG utilizza Teflon trasparente.

Kimber TAK-AG è adatto alle testine Moving Coil?

Sì. È un cavo specificamente progettato per il collegamento phono e può essere utilizzato con testine MC quando braccio, connettori e pre phono sono compatibili.

Posso utilizzare TAK-AG come normale cavo RCA tra DAC e amplificatore?

Questa versione nasce specificamente come cavo per braccio/giradischi ed è terminata DIN → RCA. Per collegamenti analogici linea Kimber propone interconnessioni dedicate.

Kimber TAK-AG e KSPHONO-AG sono lo stesso cavo?

No. Sono due progetti differenti. KSPHONO-AG appartiene alla serie Select e utilizza una struttura schermata e un piano di massa dedicato differenti dalla geometria TAK-AG.

Il TAK-AG DIN WBT-0114 AG viene venduto in coppia?

No. È un singolo cavo phono stereo. La dicitura “cadauno” presente nella pagina Evoluzione Hi-Fi è quindi corretta come indicazione commerciale.
