SOULNOTE M-3X: coppia di finali monofonici per sistemi High-End senza compromessi

La coppia di amplificatori finali monofonici SOULNOTE M-3X è progettata per sistemi audio di riferimento nei quali capacità di erogazione, velocità, trasparenza e controllo dei diffusori devono convivere con una riproduzione musicale naturale e coinvolgente.

Ogni M-3X pilota un solo canale e dispone di un’alimentazione, di uno stadio di amplificazione e di un telaio completamente dedicati. La configurazione con due finali mono consente di separare fisicamente e elettricamente il canale destro da quello sinistro, riducendo le interferenze reciproche e offrendo condizioni ideali per la ricostruzione della scena stereofonica.

SOULNOTE descrive l’M-3X come un’evoluzione dell’M-3 capace di raddoppiare la capacità di erogazione di corrente, mantenendo la delicatezza espressiva, la profondità spaziale e l’immediatezza tipiche della sua architettura circuitale.

Erogazione di corrente superiore

Il principale sviluppo dell’M-3X riguarda la capacità di fornire corrente ai diffusori.

SOULNOTE ha lavorato sull’accoppiamento dei transistor e sulla configurazione dello stadio di uscita per ottenere maggiore forza di pilotaggio senza rinunciare alla velocità e alla precisione temporale. La potenza massima dichiarata è di 240 W su un carico di 2,7 ohm.

Questa impostazione rende la coppia M-3X particolarmente interessante per diffusori High-End caratterizzati da impedenze complesse, richieste di corrente elevate o woofer che necessitano di un controllo particolarmente autorevole.

Il costruttore non pubblica valori distinti di potenza su 8 e 4 ohm. Per questo motivo, l’unico dato ufficiale riportato nella presente scheda è quello di 240 W su 2,7 ohm.

Nuovo sistema di selezione e accoppiamento dei transistor

Per l’M-3X SOULNOTE ha sviluppato un metodo di accoppiamento più preciso dei transistor, basato sulla misurazione del fattore di amplificazione in corrente a differenti livelli operativi.

L’obiettivo non è solamente abbinare transistor che risultino simili in una singola misurazione statica, ma selezionare coppie che mantengano un comportamento coerente anche al variare della corrente durante la riproduzione musicale.

Questa selezione permette di realizzare uno stadio push-pull parallelo estremamente uniforme, riducendo sfocature e disallineamenti temporali che potrebbero compromettere la precisione della riproduzione.

Transistor industriali TO-3 e configurazione Darlington

Lo stadio di uscita utilizza transistor industriali TO-3 con contenitore metallico, della stessa tipologia adottata nel precedente M-3.

Lo stadio driver impiega transistor TO-3P destinati a pilotare le due coppie di dispositivi TO-3. La struttura complessiva prevede quattro stadi in configurazione Darlington, studiati per assicurare elevata capacità di corrente e controllo del carico.

Questa soluzione è coerente con la filosofia SOULNOTE, orientata verso circuiti semplici, componenti selezionati e percorsi del segnale ridotti al minimo.

Circuito non-NFB Type-R

Lo stadio di amplificazione in tensione utilizza un circuito differenziale non-NFB Type-R, riprogettato specificamente per un amplificatore finale di potenza.

L’assenza di controreazione globale è una delle caratteristiche centrali della progettazione SOULNOTE. L’obiettivo è preservare la velocità del segnale, la naturalezza dei transienti e la coerenza temporale, evitando correzioni applicate successivamente al segnale attraverso una rete di feedback globale.

Il circuito Type-R impiega solamente quattro transistor bipolari e dieci resistenze. Questa architettura estremamente semplice è progettata per ottenere un’ampia escursione del segnale e una risposta estesa, limitando il numero di componenti attraversati dal segnale musicale.

Percorso del segnale estremamente semplice

Ogni M-3X è un amplificatore monofonico dedicato a una sola funzione.

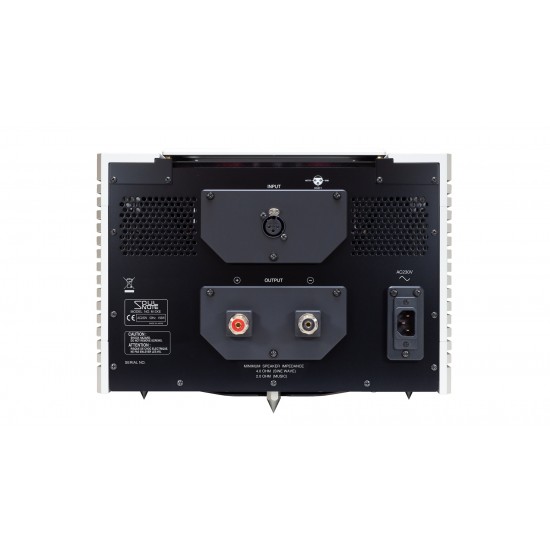

Sul pannello sono presenti un ingresso e un’uscita per diffusori, senza selettori, attenuatori o circuiti di controllo superflui. Il segnale proveniente dall’ingresso XLR raggiunge direttamente il primo stadio di amplificazione e viene quindi inviato allo stadio push-pull di uscita.

L’unico comando operativo è l’interruttore di alimentazione. SOULNOTE ha inoltre escluso microcontrollori e circuiti non indispensabili dal percorso funzionale dell’amplificatore.

Questa essenzialità riduce il numero di connessioni e componenti che potrebbero alterare il segnale, favorendo immediatezza, trasparenza e continuità musicale.

Trasformatore toroidale da 1600 VA

Ogni finale monofonico M-3X utilizza un trasformatore toroidale da 1600 VA, privo di riempimento in resina e progettato per offrire elevata capacità di erogazione.

Il trasformatore è montato verticalmente rispetto al pannello frontale, in modo che il flusso disperso si sviluppi parallelamente alle schede circuitali. È inoltre sospeso mediante rondelle in titanio e collegato a un sistema a punta, così da limitare il trasferimento delle vibrazioni al telaio.

La presenza di un trasformatore dedicato da 1600 VA per ciascun canale costituisce uno degli elementi più rilevanti della configurazione monofonica M-3X.

Alimentazione veloce non-NFB

La sezione di alimentazione adotta condensatori di filtro selezionati da 470 µF, caratterizzati da capacità relativamente contenuta e configurati in numero elevato.

Invece di affidarsi a pochi condensatori di grandissima capacità, SOULNOTE utilizza una disposizione studiata per minimizzare il carico sul trasformatore e migliorare la velocità con cui l’alimentazione risponde alle variazioni del segnale musicale.

La rettificazione impiega diodi SiC selezionati per sostenere correnti d’ingresso elevate e contribuire a un’alimentazione potente, veloce e reattiva.

Dissipatori in rame con funzione di bus bar

L’M-3X utilizza dissipatori compatti in rame che svolgono anche la funzione di barre di alimentazione per i transistor finali.

I terminali dei transistor attraversano direttamente le barre in rame e vengono collegati alla scheda sottostante. Questa soluzione elimina parte del cablaggio tradizionale e riduce le componenti induttive che potrebbero compromettere stabilità e qualità sonora.

L’assenza di fogli isolanti tra transistor e dissipatore migliora inoltre l’accoppiamento termico tra i dispositivi selezionati, contribuendo a mantenere più uniforme il loro comportamento al variare della temperatura.

Struttura separata per alimentazione e amplificazione

All’interno dell’M-3X il contenitore della sezione amplificatrice è fisicamente separato dal corpo principale che ospita il trasformatore.

Le due strutture sono messe a terra meccanicamente tramite tre punte ciascuna, per un totale di sei punti di appoggio. Pur essendo fisicamente separate, le connessioni di alimentazione sono mantenute corte per limitare gli effetti di vibrazioni, campi dispersi e lunghezza dei collegamenti.

Questa costruzione mira a isolare il delicato circuito di amplificazione dalle vibrazioni e dai disturbi generati dalla sezione di alimentazione.

Esperienza d’ascolto

La filosofia progettuale dell’M-3X punta a combinare due aspetti spesso difficili da conciliare: grande capacità di pilotaggio e libertà espressiva.

In un sistema correttamente abbinato, la coppia SOULNOTE M-3X può offrire:

• una gamma bassa profonda, veloce e controllata;
• elevata energia dinamica;
• grande stabilità della scena stereofonica;
• separazione precisa tra strumenti e voci;
• microdettaglio leggibile ma non artificiosamente evidenziato;
• transienti rapidi e ben definiti;
• una gamma media naturale e ricca di sfumature;
• una riproduzione ampia e libera da costrizioni.

La configurazione monofonica consente a ciascun canale di disporre di un’alimentazione indipendente, favorendo separazione stereofonica, contrasto dinamico e controllo anche durante i passaggi musicali più impegnativi.

Abbinamenti consigliati

La coppia SOULNOTE M-3X è pensata per impianti High-End costruiti attorno a sorgenti e preamplificatori di livello equivalente.

L’abbinamento naturale è con un preamplificatore bilanciato dotato di uscite XLR e capace di fornire un segnale adeguato alla sensibilità d’ingresso di 2 V e all’impedenza di 25 kohm.

All’interno della gamma SOULNOTE può essere considerato l’abbinamento con il preamplificatore P-3, mantenendo una filosofia circuitale e costruttiva coerente.

La coppia M-3X è particolarmente indicata per:

• diffusori da pavimento High-End;
• sistemi con woofer di grande diametro;
• diffusori con impedenza variabile;
• diffusori che richiedono elevata corrente;
• ambienti di ascolto medio-grandi;
• impianti nei quali dinamica, controllo e scena sonora sono prioritari.

Installazione

Ogni amplificatore pesa 31 kg e misura 340 mm di larghezza, 257 mm di altezza e 512 mm di profondità.

La coppia richiede quindi uno spazio adeguato, un supporto stabile e una corretta ventilazione. Considerando due unità, il peso complessivo netto è di circa 62 kg, esclusi accessori e imballaggi.

Nella dotazione ufficiale sono indicati un cavo speciale per diffusori, un rack dedicato, un cavo di alimentazione e una piastra di installazione. La dotazione commerciale effettiva della coppia deve essere confermata al momento dell’ordine.

Caratteristiche tecniche di ciascun amplificatore

Tipologia: amplificatore finale monofonico

Configurazione della pagina: coppia di finali monofonici

Potenza massima: 240 W su 2,7 ohm

Potenza su 8 ohm: dato non pubblicato dal costruttore

Potenza su 4 ohm: dato non pubblicato dal costruttore

Distorsione armonica totale: 0,1% a 1 W

Risposta in frequenza: 2 Hz-200 kHz, ±1 dB

Sensibilità d’ingresso: 2 V

Impedenza d’ingresso: 25 kohm

Guadagno: 22 dB

Ingresso audio: XLR bilanciato

Uscita: terminali per diffusori

Trasformatore di alimentazione: toroidale da 1600 VA

Circuitazione: non-NFB

Stadio di amplificazione in tensione: circuito differenziale Type-R

Transistor di uscita: TO-3 industriali con contenitore metallico

Rettificazione: diodi SiC

Tensione di alimentazione: 230 V AC, 50 Hz

Consumo elettrico: 156 W

Consumo senza segnale: 38 W

Dimensioni di ciascuna unità: 340 × 257 × 512 mm, larghezza × altezza × profondità

Peso netto di ciascuna unità: 31 kg

Peso netto complessivo della coppia: circa 62 kg

Finiture disponibili: Premium Silver e Premium Black

Accessori dichiarati: cavo speciale per diffusori, rack speciale, cavo di alimentazione e piastra di installazione

Conclusioni

La coppia SOULNOTE M-3X è destinata a sistemi High-End nei quali il finale di potenza deve controllare diffusori impegnativi senza comprimere la dinamica o limitare la naturalezza della riproduzione.

L’architettura monofonica, il trasformatore da 1600 VA per ciascun canale, il circuito non-NFB Type-R, lo stadio di uscita con transistor TO-3 accuratamente selezionati e la separazione meccanica tra alimentazione e circuito amplificatore rendono l’M-3X una soluzione radicale e specialistica.

Non è un finale progettato per offrire numerose funzioni o regolazioni: l’intero progetto è concentrato sulla qualità del segnale, sulla velocità di risposta e sulla capacità di pilotare il diffusore con autorità e precisione.

FAQ SEO

Il SOULNOTE M-3X è stereo o monofonico?

Il SOULNOTE M-3X è un amplificatore finale monofonico. Ogni unità amplifica un solo canale. La configurazione proposta in questa pagina comprende due unità, una per il canale sinistro e una per il canale destro.

Quanta potenza eroga il SOULNOTE M-3X?

SOULNOTE dichiara una potenza massima di 240 W su un carico di 2,7 ohm. Il costruttore non pubblica valori distinti su 8 e 4 ohm.

Qual è la differenza tra SOULNOTE M-3 e M-3X?

L’M-3X è un’evoluzione dell’M-3 con capacità di erogazione di corrente raddoppiata. Adotta inoltre un nuovo sistema di selezione dei transistor e uno stadio parallelo progettato per mantenere precisione, velocità e capacità espressiva.

Il SOULNOTE M-3X utilizza la controreazione?

No. L’M-3X adotta un circuito non-NFB e uno stadio differenziale Type-R specificamente progettato per l’amplificazione di potenza.

Quali ingressi possiede il SOULNOTE M-3X?

Ogni unità utilizza un singolo ingresso analogico bilanciato XLR. Il progetto non prevede selettori di ingresso o attenuatori.

È possibile collegare un preamplificatore RCA?

L’ingresso previsto è XLR. Il costruttore sconsiglia l’impiego di adattatori o collegamenti non conformi. Prima di utilizzare sorgenti o preamplificatori con uscita RCA è necessario verificare la compatibilità con il distributore o con un tecnico specializzato.

Il SOULNOTE M-3X è adatto a diffusori difficili?

La potenza dichiarata su 2,7 ohm, il trasformatore da 1600 VA e l’elevata capacità di corrente rendono la coppia M-3X adatta a diffusori High-End che richiedono controllo e capacità di pilotaggio. La compatibilità deve comunque essere valutata considerando impedenza, sensibilità e dimensioni dell’ambiente.

Quanto pesa la coppia SOULNOTE M-3X?

Ogni unità pesa 31 kg. Il peso netto complessivo dei due finali è quindi di circa 62 kg, esclusi rack, accessori e imballaggi.

Quali sono le dimensioni del SOULNOTE M-3X?

Ogni finale misura 340 mm di larghezza, 257 mm di altezza e 512 mm di profondità.

In quali finiture è disponibile?

Il SOULNOTE M-3X è disponibile nelle finiture Premium Silver e Premium Black.
