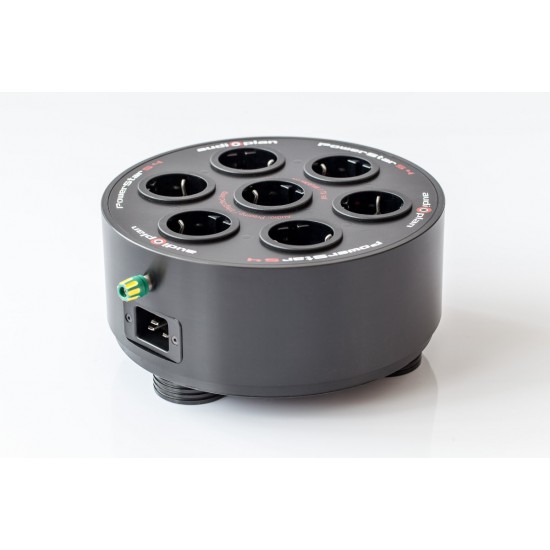

Audioplan PowerStar S4 – Distributore di Rete Hi-Fi a Stella 7 Prese

Audioplan PowerStar S4 è un distributore di alimentazione progettato specificamente per sistemi Hi-Fi e High-End. A differenza di una tradizionale multipresa con collegamento delle prese in sequenza, PowerStar S4 utilizza una distribuzione della corrente a stella, con l'obiettivo di creare condizioni elettriche il più possibile uniformi per tutti i componenti collegati.

Dispone di 7 prese Schuko e supporta una corrente massima di 16 A. Il progetto utilizza conduttori interni in rame puro da 3 mm², saldati mediante brasatura forte, e una particolare configurazione simmetrica della messa a terra.

DISTRIBUZIONE DELLA CORRENTE A STELLA

Il principio fondamentale del PowerStar è la distribuzione a stella.

Audioplan utilizza questo sistema fin dalle prime generazioni sviluppate negli anni '80. Invece di collegare le prese una dopo l'altra come avviene in una comune ciabatta, il PowerStar crea un riferimento centrale per la distribuzione dell'alimentazione.

L'obiettivo è minimizzare le differenze di potenziale tra le elettroniche collegate e, conseguentemente, le correnti di compensazione che possono circolare attraverso i collegamenti di segnale dell'impianto.

Questo principio assume particolare importanza negli impianti Hi-Fi complessi, nei quali sorgenti, DAC, preamplificatori, amplificatori e altre elettroniche sono contemporaneamente collegate sia alla rete sia tra loro mediante cavi di segnale.

7 PRESE SCHUKO

Audioplan PowerStar S4 dispone di 7 prese Schuko.

La disposizione è caratteristica:

• 1 presa centrale
• 6 prese disposte radialmente intorno alla presa centrale

La presa centrale svolge un ruolo preciso nella filosofia Audioplan.

Il costruttore raccomanda di collegare alla presa centrale il componente che rappresenta il centro elettrico dell'impianto.

In un sistema stereo questo componente è normalmente:

• il preamplificatore;
oppure
• l'amplificatore integrato.

In un sistema Home Cinema il riferimento centrale può invece essere l'amplificatore AV.

Gli altri apparecchi possono essere collegati alle sei prese esterne.

MESSA A TERRA SIMMETRICA

Una delle evoluzioni più importanti introdotte con la generazione S4 riguarda la gestione della terra.

Audioplan ha sviluppato per PowerStar S4 una distribuzione realmente simmetrica del collegamento di terra verso tutte le prese di uscita.

Il sistema comprende inoltre un morsetto di terra con punto centrale di messa a terra.

L'obiettivo è mantenere un riferimento elettrico coerente per le diverse elettroniche dell'impianto e ridurre le differenze di potenziale tra gli apparecchi.

CONDUTTORI IN RAME PURO DA 3 MM²

Il cablaggio interno utilizza conduttori in rame puro con sezione di 3 mm².

I collegamenti vengono realizzati mediante brasatura forte.

Nella generazione S4 Audioplan ha inoltre modificato le strutture conduttrici a stella adottando elementi in rame puro con un nuovo sistema di smorzamento a doppio strato applicato in punti specifici.

L'obiettivo è controllare non soltanto il comportamento elettrico, ma anche quello meccanico dei componenti interni.

PORTATA 16 A

Audioplan dichiara una portata massima di 16 A a 230 V.

Questa caratteristica rende PowerStar S4 adatto alla distribuzione dell'alimentazione dell'intero sistema, compresi apparecchi con richieste di corrente più importanti, naturalmente entro i limiti della linea elettrica, delle prese e dell'installazione utilizzata.

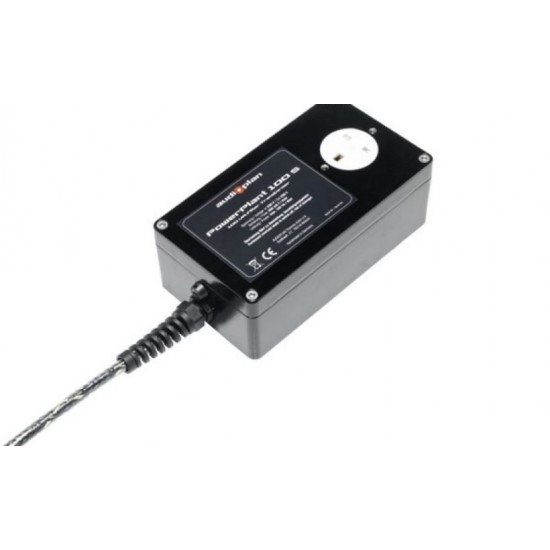

PowerStar S4 non deve essere confuso con PowerPlant 100 S5.

PowerPlant 100 S5 è un dispositivo di filtraggio destinato a carichi fino a 100 VA; PowerStar S4 è invece il punto centrale di distribuzione dell'alimentazione dell'impianto e supporta fino a 16 A.

COSTRUZIONE MECCANICA

Anche la struttura meccanica è parte integrante del progetto.

Audioplan utilizza:

• struttura in materiale plastico e alluminio da 3 mm;
• sei bulloni AntiSpike;
• elementi di smorzamento;
• fondo AntiSpike;
• piedini AntiSpike;
• elementi in rame all'interno della costruzione.

Il PowerStar S4 pesa 2,0 kg senza cavo di alimentazione.

La forma circolare non è quindi puramente estetica: permette di organizzare fisicamente le prese intorno al punto centrale secondo la struttura di distribuzione a stella.

ALIMENTAZIONE E CAVI

PowerStar S4 può essere configurato senza cavo oppure abbinato a cavi di alimentazione Audioplan.

La documentazione ufficiale attuale indica:

• versione senza cavo
• versione con Audioplan Ampère S
• versione con Audioplan Ampère L

La lunghezza standard indicata per il cavo è 1,5 metri; altre lunghezze possono essere ordinate.

La disponibilità effettiva della configurazione deve essere verificata al momento dell'ordine.

COME COLLEGARE CORRETTAMENTE IL POWERSTAR S4

Per sfruttare la logica di distribuzione Audioplan è importante rispettare la disposizione prevista dal costruttore.

La configurazione consigliata è:

PRESA CENTRALE
→ preamplificatore oppure amplificatore integrato

PRESE ESTERNE
→ sorgenti
→ DAC
→ streamer
→ lettori CD
→ stadi phono
→ alimentatori
→ altre elettroniche dell'impianto

Le sei prese esterne sono equivalenti tra loro.

Audioplan raccomanda inoltre che tutte le apparecchiature collegate tra loro attraverso i cavi di segnale siano alimentate centralmente tramite PowerStar.

Per sistemi con più di sette componenti il produttore contempla l'utilizzo di un secondo PowerStar.

POWERSTAR S4 E POWERPLANT

I due prodotti svolgono funzioni differenti e possono essere utilizzati insieme.

PowerStar S4:
distribuisce centralmente l'alimentazione con architettura a stella.

PowerPlant:
esegue un'azione specifica di filtraggio sull'apparecchio collegato.

Nella filosofia Audioplan il PowerStar può quindi rappresentare il centro della distribuzione elettrica dell'impianto, mentre eventuali PowerPlant vengono inseriti sulle apparecchiature per le quali è richiesto un ulteriore livello di filtraggio.

CARATTERISTICHE TECNICHE

• Tipologia: distributore di alimentazione Hi-Fi
• Marchio: Audioplan
• Modello: PowerStar S4
• Tensione di rete: 230 V AC
• Portata massima: 16 A
• Numero prese: 7
• Tipo prese: Schuko
• Configurazione: distribuzione a stella
• Disposizione: 1 presa centrale + 6 prese periferiche
• Messa a terra: distribuzione simmetrica
• Collegamento terra aggiuntivo: morsetto con punto di terra centrale
• Conduttori interni: rame puro
• Sezione conduttori: 3 mm²
• Connessioni interne: brasatura forte
• Struttura conduttori S4: stelle in rame puro modificate
• Smorzamento: sistema a doppio strato applicato in punti specifici
• Chassis: materiale plastico e alluminio da 3 mm
• Disaccoppiamento meccanico: sistema AntiSpike
• Bulloni AntiSpike: 6
• Fondo: AntiSpike
• Piedini: AntiSpike
• Cavo di alimentazione: configurabile
• Cavi Audioplan previsti: Ampère S / Ampère L
• Lunghezza standard cavo: 1,5 m
• Altre lunghezze: disponibili su ordinazione
• Dimensioni: Ø 22 × H 11 cm circa, inclusi i piedini
• Peso: 2,0 kg senza cavo

ESPERIENZA SONORA

Secondo Audioplan, l'evoluzione S4 rispetto al precedente PowerStar SIII è stata sviluppata per migliorare naturalezza, ricchezza timbrica, vivacità e dinamica.

Questi risultati vengono attribuiti dal costruttore non a un filtraggio tradizionale inserito in serie, ma alla combinazione tra distribuzione a stella, gestione simmetrica della terra, scelta dei materiali, controllo meccanico e riduzione delle differenze di potenziale tra le elettroniche.

PowerStar S4 è quindi particolarmente interessante in impianti Hi-Fi composti da più apparecchi, dove una distribuzione ordinata e centralizzata dell'alimentazione permette di creare un riferimento comune per l'intero sistema.

CONCLUSIONE

Audioplan PowerStar S4 è molto più di una normale multipresa: è un distributore di alimentazione da 16 A sviluppato intorno a una precisa architettura a stella.

Le 7 prese Schuko, il cablaggio in rame puro da 3 mm², la messa a terra simmetrica, il punto centrale di terra e la costruzione meccanicamente smorzata ne fanno una soluzione specificamente progettata per organizzare l'alimentazione di un impianto Hi-Fi o High-End completo.

FAQ SEO

Quante prese ha Audioplan PowerStar S4?

PowerStar S4 dispone di 7 prese Schuko: una centrale e sei disposte radialmente intorno ad essa.

Qual è la portata massima del PowerStar S4?

Audioplan dichiara una portata di 16 A con tensione di rete di 230 V.

A cosa serve la presa centrale del PowerStar S4?

Audioplan raccomanda di collegare alla presa centrale il componente di riferimento dell'impianto, normalmente il preamplificatore o l'amplificatore integrato. In un sistema AV il riferimento può essere l'amplificatore AV.

Audioplan PowerStar S4 utilizza un cablaggio a stella?

Sì. La distribuzione della corrente a stella è il principio fondamentale del PowerStar e serve a ridurre le differenze di potenziale tra gli apparecchi collegati.

Che sezione hanno i conduttori interni del PowerStar S4?

Audioplan dichiara conduttori in rame puro con sezione di 3 mm², collegati mediante brasatura forte.

PowerStar S4 ha una messa a terra a stella?

La generazione S4 utilizza una distribuzione della terra realmente simmetrica verso tutte le prese e dispone inoltre di un morsetto con punto centrale di terra.

PowerStar S4 è un filtro di rete?

La sua funzione principale è la distribuzione dell'alimentazione ottimizzata a stella. Non deve essere confuso con i PowerPlant Audioplan, che svolgono invece una funzione specifica di filtraggio.

Si può collegare un amplificatore al PowerStar S4?

Sì. Audioplan indica proprio il preamplificatore o l'amplificatore integrato come apparecchio da collegare alla presa centrale. La portata complessiva dichiarata è di 16 A.

Quali sono le dimensioni del PowerStar S4?

Il PowerStar S4 misura circa 22 cm di diametro e 11 cm di altezza inclusi i piedini.

Quanto pesa Audioplan PowerStar S4?

Il peso ufficialmente dichiarato è di 2,0 kg senza cavo di alimentazione.
